Du kommer hem efter en arbetsdag i Stockholm och kopplar in bilen för nattens laddning. Tidigare har ett vanligt Schukouttag fått göra jobbet, men det blir tydligt att en långvarig hög belastning inte hör hemma i ett uttag som inte är dimensionerat för ändamålet. En fast laddbox ger en säkrare anslutningspunkt, men bara när hela installationen, från huvudsäkring till jordfelskydd, är rätt projekterad.
Wallbox Pulsar Plus är intressant för svenska villor och mindre parkeringar eftersom den kombinerar ett kompakt format med uppkoppling och konfigurerbar laddström. Den mäter 166 × 163 × 82 millimeter, väger cirka 1 kilogram utan laddkabel och kan levereras med 5 meters kabel som standard, medan 7 meter anges som tillval enligt det svenska tekniska databladet för Wallbox Pulsar Plus.
I den här guiden fokuserar vi på det som avgör om laddningen fungerar tryggt i vardagen, särskilt lastbalansering, svensk elsäkerhet, trefaskapacitet och reservdrift. En snygg laddbox löser inte en överbelastad elcentral.
Varför Wallbox Pulsar Plus passar hemma
Du parkerar hemma en kall kväll i Stockholm, sätter bilen på laddning och vill att resten av huset ska fungera som vanligt. Då blir Wallbox Pulsar Plus ett rimligt val, inte bara för att den är liten, utan för att den går att anpassa till hur en svensk villa faktiskt används. Den kan ge 7,4 kW vid enfas 230 V och 32 A, eller 11 kW respektive 22 kW vid trefas 400 V och 16 respektive 32 A, om bilens ombordladdare och fastighetens matning klarar det. De nivåerna anges av tillverkaren.
Formatet gör den lätt att placera på garagevägg eller fasad där utrymmet är begränsat. Kapslingsklass IP54 och slagtålighet IK08 passar bra i garage eller utomhusläge där damm, fukt och vardagsslitage förekommer. Driftområdet −25 till +40 °C är också relevant här uppe, men jag brukar ändå välja en placering med visst väderskydd. Det ger färre problem över tid.
Praktisk regel: Välj inte laddbox efter maximal effekt innan bilens ombordladdare, fastighetens trefasmatning, huvudsäkring och behov av lastbalansering är kontrollerade. Wi-Fi och appstyrning är bra för översikt, men de ersätter inte rätt dimensionering.
Pulsar Plus använder Mode 3 enligt IEC 61851-1 och Typ 2 enligt IEC 62196-2, vilket passar de flesta elbilar som laddas hemma i Sverige. För villaägaren handlar en laddbox hemma därför om mer än själva boxen. Det handlar om egen grupp, rätt skydd, genomtänkt kabeldragning och en lösning som fortsätter fungera när spis, värmepump och varmvattenberedare går samtidigt. Det är där en korrekt projekterad installation gör verklig skillnad.

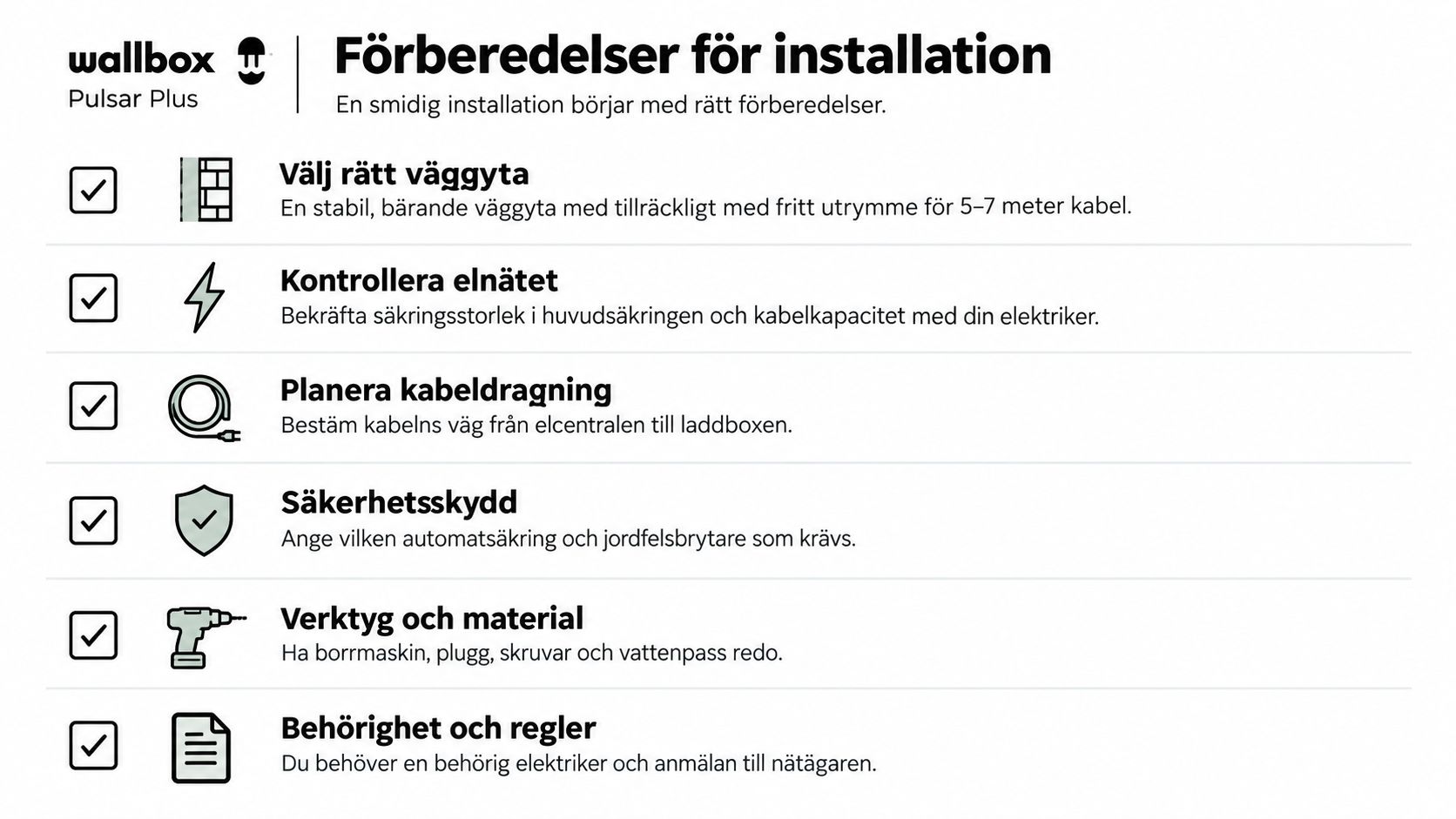

Förberedelser för installation
Börja med platsen, inte med borrmaskinen. Väggen ska vara tillräckligt stabil för laddboxens infästning, och området framför boxen behöver ge fri rörelse för en 5 eller 7 meter lång kabel. Kontrollera också att kabeln kan nå bilens ladduttag utan att ligga där den riskerar att klämmas, trampas på eller utsättas för onödig böjning.
Därefter går vi igenom elcentralen och kabelvägen. En elektriker behöver se huvudsäkring, tillgängliga grupper, avståndet till laddplatsen och om kabeln ska gå synligt, i rör eller i kanal. Elsäkerhetsverket rekommenderar att vanliga Schukouttag inte används för regelbunden elbilsladdning. I stället ska kabelarea, säkring och fasfördelning dimensioneras som en sammanhängande installation enligt myndighetens vägledning om installation av elbilsladdare.
Kontrollera detta före besöket
- Väggyta: Säkerställ en bärande yta med fri plats för kabel och kontakt.
- Elcentral: Notera huvudsäkring, centralens placering och större befintliga laster.
- Kabelväg: Bestäm den praktiska sträckan från elcentral till laddbox.
- Skydd: Planera separat jordfelsbrytarskydd och rätt överströmsskydd.
- Dokumentation: Ha produktens datablad, installationsmanual och uppgifter om bilens laddkontakt tillgängliga.
- Installatör: Använd ett registrerat elinstallationsföretag. Mer om gränsen mellan eget arbete och fackmässig installation finns i guiden om att installera laddbox själv.
Pulsar Plus har detektering av likströmsrestström på 6 mA och växelströmsrestström på 30 mA, men databladet anger ändå att en extern jordfelsbrytare krävs. Det är alltså inte tillräckligt att anta att den befintliga jordfelsbrytaren i huset automatiskt ger rätt skydd för laddkretsen.
Kontroll av elcentral och kapacitet
En Wallbox Pulsar Plus fungerar bra först när elcentralen faktiskt klarar laddningen i samma stund som resten av huset är igång. I en villa i Stockholm märks det ofta på kvällen, när värmepump, spis, ventilation och varmvatten går samtidigt. Då räcker det inte att titta på vad laddboxen klarar på papperet. Vi måste se vad anläggningen tål under verklig belastning.
Jag börjar med huvudsäkringen, ledigt utrymme i centralen och hur faserna redan används. Sedan kontrollerar jag kabelarea, förläggningssätt, överströmsskydd och om det finns risk för sned belastning mellan faserna. Har huset flera tunga enfaslaster kan laddning på fel fas skapa återkommande problem, trots att anläggningen i grunden ser tillräcklig ut.
Lastbegränsning passar när kapaciteten är känd och relativt stabil. Då ställs laddströmmen till en nivå installationen klarar utan att huvudsäkringen arbetar på gränsen. Enligt tillverkarens tekniska dokumentation kan Pulsar Plus ställas in från 6 A upp till nominell ström. Det är en fungerande lösning i många hus, men laddtiden blir längre när marginalerna är små.
Lastbalansering är oftast det bättre valet när hushållets belastning varierar över dygnet. Då mäts den aktuella förbrukningen och laddströmmen justeras efter hur mycket kapacitet som finns kvar. Det är särskilt relevant i Stockholm där många villor har flera samtidiga laster under kalla perioder, och där en laddbox också behöver fungera stabilt om nätet är pressat eller om man vill prioritera reservdrift för andra funktioner i huset. Elsäkerhetsverket beskriver samma grundprincip i informationen om laddstationer och belastning.
Vid trefas kontrollerar jag också var mätningen för lastbalanseringen ska sitta och om den verkligen fångar hela fastighetens belastning. Har huset solceller måste både egen produktion och varierande konsumtion räknas in, annars reagerar systemet på fel underlag.
Separat jordfelsbrytarskydd och rätt säkringsval ska verifieras i den aktuella anläggningen, inte antas. Vill du förstå hur elektrikern resonerar kring dimensioneringen, läs vägledningen om vilken säkring en laddbox behöver.
Mät fastighetens belastning under verkliga driftförhållanden innan laddströmmen ställs in.

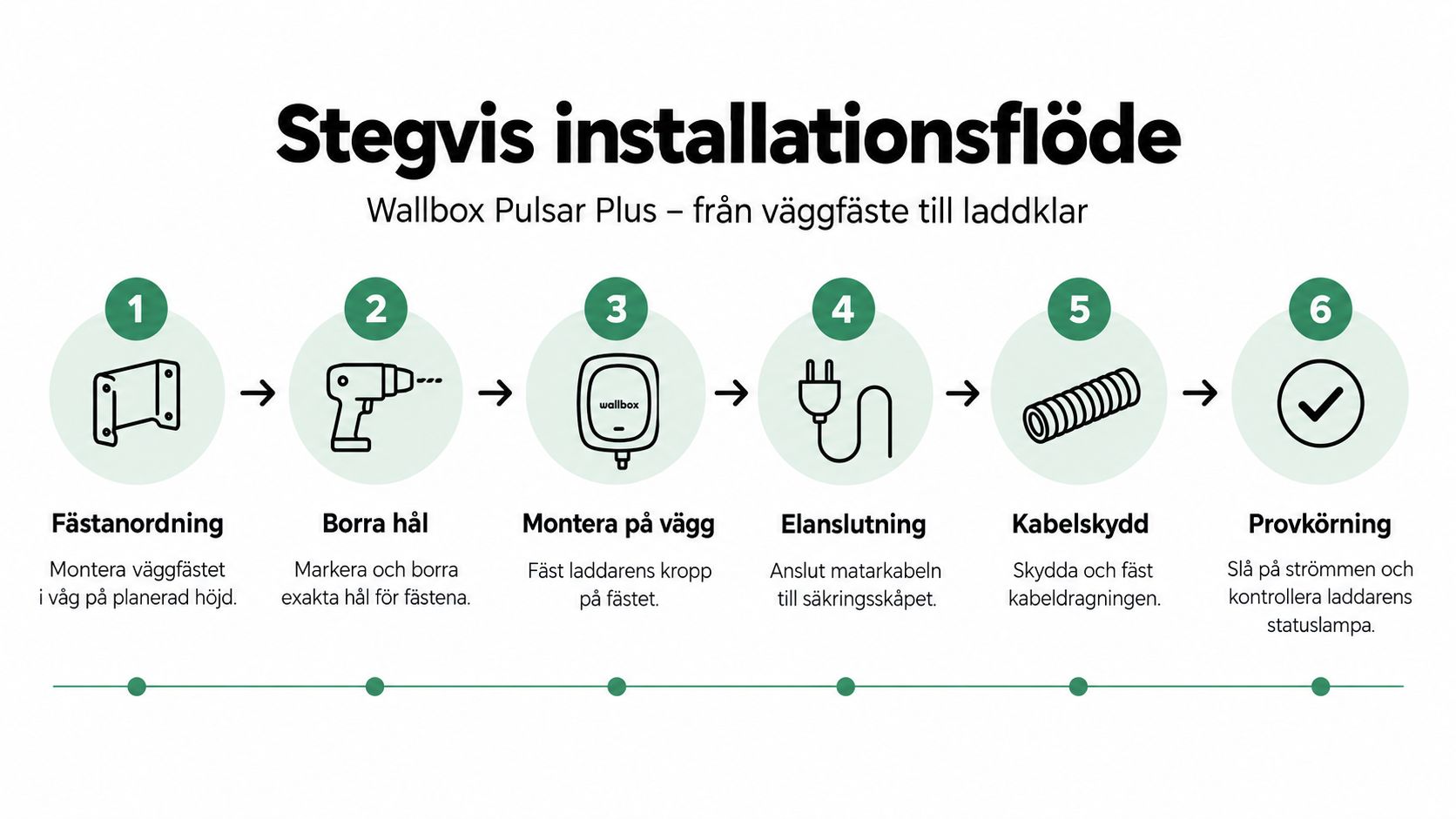

Stegvis installationsflöde
I ett garage i Stockholm är det sällan själva väggmontaget som ställer till det. Problemen brukar komma när kabelvägen blir längre än planerat, när lastbalanseringen inte mäter hela huset eller när anläggningen också ska fungera vettigt om man senare prioriterar reservdrift. Därför börjar ett bra installationsflöde med avstängning, kontroll och tydlig märkning, inte med att koppla in ledare. Anslutningarna kan skilja mellan olika utföranden och ska alltid följas mot produktens anvisningar och den aktuella elanläggningen.
1. Fästanordning och vägg
Placera boxen där användaren når den utan att dra kabeln över gångyta, garageport eller skarpa hörn. Jag mäter alltid höjd och sidoläge först, så att kontakten kan hanteras bekvämt även vintertid med stel kabel och begränsat utrymme runt bilen. Fästet riktas med vattenpass och infästningen ska gå in i bärande material.
På trä betyder det skruv i regel eller annan stabil konstruktion. På tegel och betong väljs plugg och skruv efter underlaget, inte efter vad som råkar finnas i lådan. Själva boxen är liten och lätt enligt tillverkarens specifikation, den tekniska specifikationen för Pulsar Plus, men belastningen från kabeln blir ändå verklig i vardagen. Därför ska kabeln få en mjuk böj och inte dra i boxens anslutning.
2. Borra och förbered kabelvägen
Markera hålbilden noggrant och kontrollera vad som finns bakom väggen innan du borrar. I garage och förråd stöter man ofta på dold matning, vattenrör eller äldre installationer som inte syns där man förväntar sig dem.
Kabelvägen från centralen ska skyddas mot slag, nötning och fukt. Rör, kanal och genomföringar väljs efter miljön. Det gäller särskilt i kalla utrymmen och vid yttervägg där kondens, smuts och temperaturskiftningar snabbt avslöjar slarv. Tätningen ska också hålla den skyddsnivå som installationen är tänkt att ha.
Dimensioneringen avgörs av förutsättningarna i huset, inte av hur kompakt laddboxen är. Kabelns längd, förläggningssätt, omgivningstemperatur, säkring och vald laddström måste stämma ihop. Om flera laster delar sträcka eller om kabeln passerar varma utrymmen behöver det tas med i bedömningen.
3. Montera boxen
När fästet sitter stadigt monteras kapslingen enligt anvisningarna. Skruvarna ska dras fast, men inte så hårt att kapslingen vrids eller tätningar pressas snett.
Det här missas förvånansvärt ofta. En felmonterad tätning kan ge fuktproblem långt innan någon ser en synlig skada. Kontrollera också att laddkabeln inte ligger mot skarpa plåtkanter eller grov betong. En enkel kabelhållare eller separat krok minskar slitaget och gör installationen mer lättskött.
4. Anslut matningen
Matningen kopplas in i den avsedda laddkretsen med rätt ledare för vald konfiguration. Märkning och färger ska följa svensk standard, och i äldre anläggningar ska ingen utgå från att tidigare färgval fortfarande säger sanningen om ledarens funktion.
Här ska den valda nivån stämmas av mot laddströmmen som konfigureras senare och mot den säkring som redan har verifierats i elcentralen. Det är viktigare än att upprepa nominella effektnivåer. I praktiken är det samspelet mellan matning, säkring, bil och husets övriga laster som avgör om installationen fungerar stabilt.
Innan laddning tillåts mäts spänning, kontinuitet och skyddsledarens funktion med rätt instrument. I villor där reservkraft eller framtida batterilösning kan bli aktuell dokumenterar jag också hur laddkretsen är separerad, så att man i efterhand förstår vad som ska prioriteras och vad som ska spärras vid reservdrift.
5. Montera skydd och konfigurera ström
Laddkretsen ska ha rätt överströmsskydd och separat jordfelsbrytarskydd i den aktuella anläggningen. Skydden provas efter installationen. En felaktigt vald eller felkopplad skyddslösning märks ibland först under belastning, och då vill man ha upptäckt det innan bilen lämnas på laddning över natten.
Laddströmmen ställs sedan in efter den dimensionerade installationen. Det kan göras via plattformen när boxen är uppkopplad eller via de inställningar som gäller för modellen. En lägre inställning får inte användas för att dölja brister i kabelval, säkring eller mätning för lastbalansering.
6. Provkör och dokumentera
Efter inkoppling slås matningen till och boxens status, skyddsfunktioner och grundläggande drift kontrolleras. Bilen ansluts därefter medan andra laster i huset används, så att man ser hur anläggningen reagerar under verkliga förhållanden. I Stockholmsvillor märks det snabbt om värmepump, spis eller annan tung last tränger undan laddningen på ett sätt som inte var tänkt.
Dokumentera säkring, inställd laddström, jordfelsbrytare, kabelväg, mätpunkt för lastbalansering och eventuella begränsningar. Spara också information om lokal återstart och vad användaren ska göra om boxen tappar uppkoppling men fortfarande behöver fungera i vardagen.

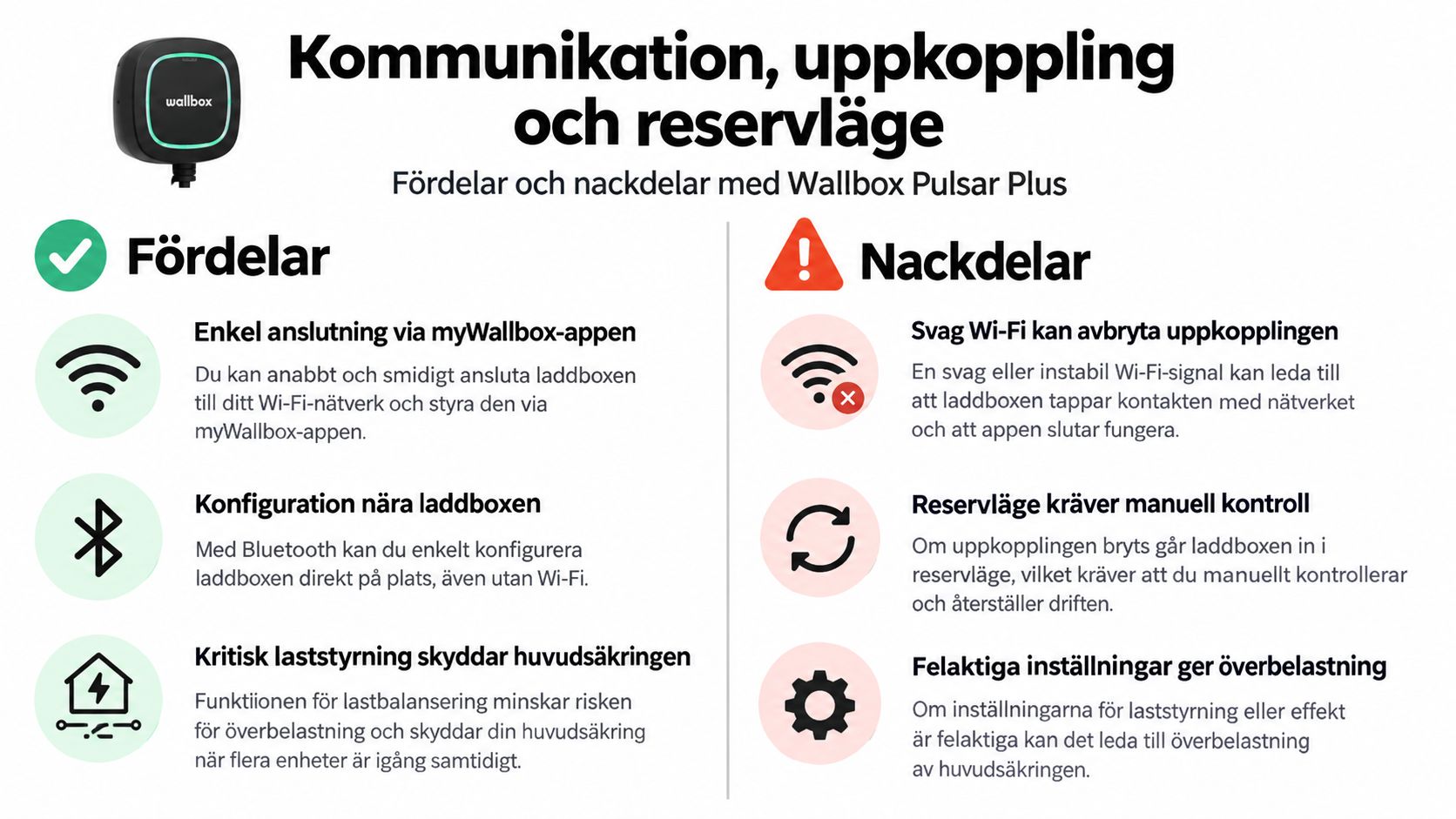

Kommunikation uppkoppling och reservläge
Pulsar Plus kan anslutas till myWallbox via Wi-Fi eller Bluetooth, så att användaren kan styra laddning och följa sessioner. Bluetooth är praktiskt vid den första konfigurationen nära boxen. Wi-Fi behövs för funktioner som kräver löpande uppkoppling, men en svag signal i garaget kan ge en instabil användarupplevelse.
Tre driftlägen att skilja på
I normal drift används appen för schemaläggning, övervakning och vissa inställningar. Installatören bör kontrollera att boxen syns i plattformen och att den valda laddströmmen stämmer med den elektriska dimensioneringen. Om lastbalansering används behöver även mätutrustningens kommunikation verifieras.
Vid internet- eller molnavbrott fortsätter Pulsar Plus i lokalt reservläge, men om laddningen avbryts under offline-drift krävs manuell återstart enligt den tillgängliga informationen om produktens offlinebeteende. Det betyder att bilen inte alltid återgår till laddning automatiskt efter ett avbrott. Testa därför lokal återstart innan installationen lämnas över.
Vid ett elektriskt fel ska användaren inte upprepade gånger återställa skyddet. Kontrollera först om kabel, kontakt eller laddbox visar synliga tecken på skada. Om jordfelsbrytaren löser ut igen ska en elektriker felsöka anläggningen.
Dokumentera vid överlämningen: Wi-Fi-lösning, Bluetooth-konfiguration, laddström, lastbalansering, skydd och rutin för manuell återstart.
I en BRF behöver även ansvarsfördelningen vara tydlig. Förvaltaren bör veta vem som administrerar myWallbox, vem som kontaktas vid uppkopplingsfel och vilka begränsningar som gäller när flera laddplatser delar på samma kapacitet. Smart styrning är användbar, men den gör inte reservrutiner och lokal felsökning mindre viktiga.
Kostnad tid och tillstånd
Kostnaden styrs främst av kabelvägens längd, elcentralens skick, behovet av lastbalansering, jordfelskydd och om matningen behöver byggas om. I Stockholm ser jag ofta att en till synes enkel placering blir mer tidskrävande när kabeln ska genom källare, garage eller fasad, eller när BRF kräver samordning innan arbetet får starta.
En enkel montering nära centralen kan ofta klaras på några timmar. En längre kabelväg med ny jordfelsbrytare, lastbalansering och provning tar ofta större delen av dagen. Be därför om en specificerad offert där arbete, material, resor och eventuell återbesökstid framgår. Kontrollera också hur ROT-avdraget hanteras.
Laddboxen ska vara CE-märkt och ha bruks- och säkerhetsanvisningar. Enligt Elsäkerhetsverket ska installationen utföras av ett registrerat elinstallationsföretag. Spara faktura, inställningar och provningsresultat. Det underlättar vid felsökning, service och framtida ändringar.
Driftstest underhåll och professionell hjälp
Avsluta med provladdning, kontroll av jordfelsbrytare, kabel och statusindikering. Håll box och kontakt rena, kontrollera tätningar och följ laddningen i myWallbox. En korrekt projekterad installation med dokumenterade inställningar ger bättre driftsäkerhet än en box som bara monterats snabbt.
