De flesta hem behöver en laddbox säkrad till 16 ampere på trefas, vilket motsvarar cirka 11 kilowatt. Rätt svar beror alltid på husets huvudsäkring, övriga belastning och vad bilen faktiskt kan ta emot.
Du står kanske i villagaraget i Stockholm med en offert framför dig. Laddboxen anges till 11 eller 22 kW, bilen har en viss laddkapacitet och elektrikern frågar vilken huvudsäkring huset har. Det är lätt att tro att den kraftfullaste boxen automatiskt är det bästa valet, men en laddbox måste passa hela elanläggningen, inte bara bilen.
För villa- och BRF-ägare handlar frågan därför om mer än ampere på en produktetikett. Vi behöver väga samman laddboxens effekt, bilens inbyggda laddare och den kapacitet som finns kvar när huset använder spis, värmepump, varmvattenberedare eller annan utrustning.
Förstå din laddboxes grundläggande krav
En vanlig husägare börjar ofta med bilen: ”Den kan ladda snabbt, så jag behöver den största laddboxen.” Nästa tanke blir att välja en box på 22 kW och låta elektrikern lösa resten. I praktiken börjar en säker installation i andra änden, med fastighetens elcentral, huvudsäkring och faktiska belastning.
En laddbox arbetar med hög last under lång tid. Det skiljer sig från många hushållsapparater som bara belastar elnätet kortvarigt. Elsäkerhetsverket beskriver Mode 3-laddning som laddning via en laddbox där Typ-2-donet är konstruerat för hög belastning under lång tid. Anslutningen är också elektriskt förreglad, så att kontakten inte ska kopplas i eller ur under belastning. Se Elsäkerhetsverkets information om laddstationer för myndighetens vägledning.
Det är därför ett vanligt vägguttag inte är likvärdigt med en dedikerad laddbox för regelbunden elbilsladdning. Elsäkerhetsverket avråder från sådan användning eftersom vanliga uttag inte är avsedda för långvarigt hög belastning. Laddboxen ska i stället få en egen grupp, korrekt kabeldimensionering och ett separat skydd.

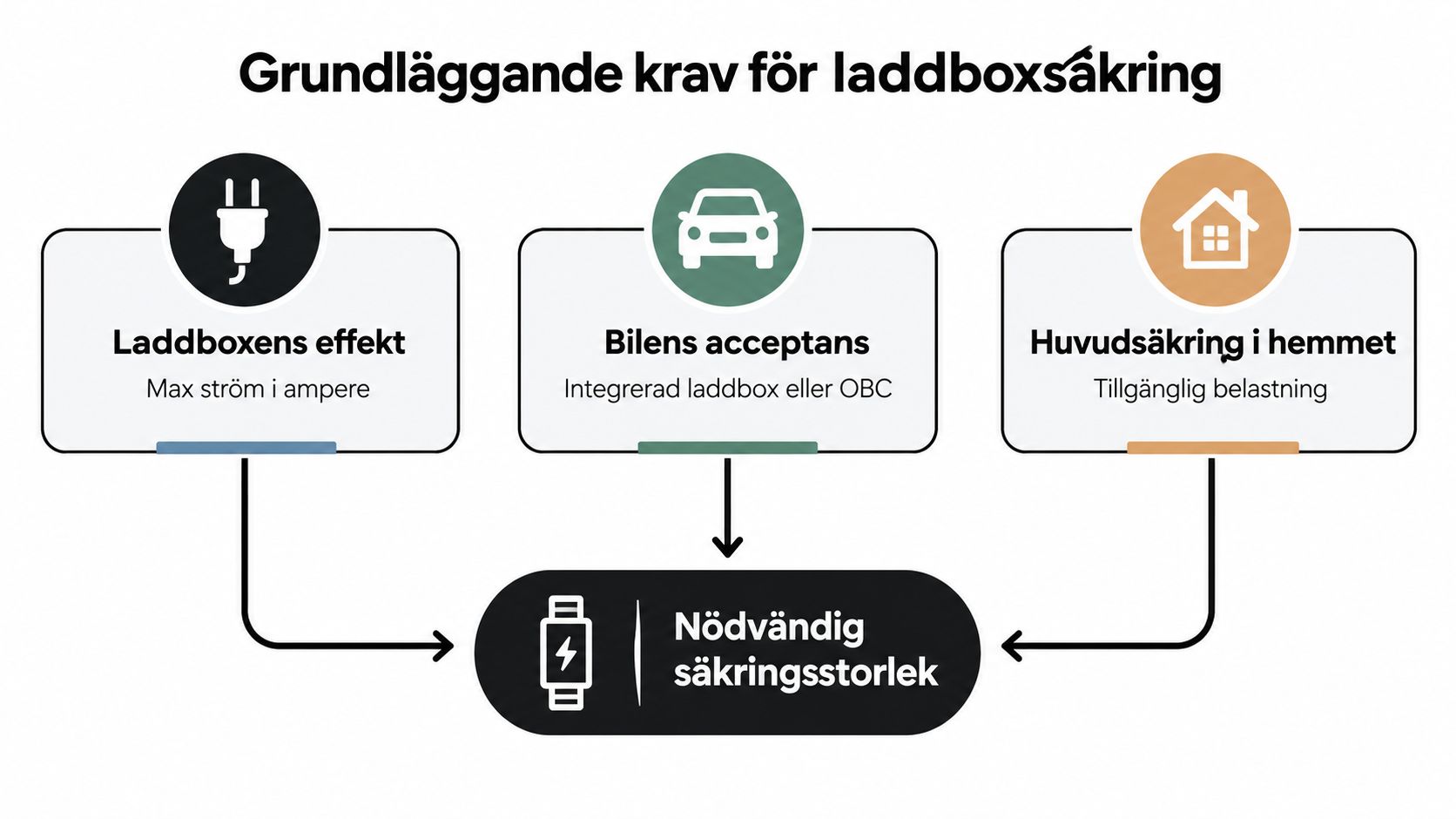

Tre saker avgör valet
Vi brukar dela upp bedömningen i tre frågor:
- Laddboxens effekt: Hur hög ström kan boxen ställas in för?
- Bilens acceptans: Hur mycket kan bilens integrerade laddare ta emot?
- Huvudsäkring i hemmet: Hur mycket effekt är tillgänglig när övriga laster används?
En bil som inte kan ta emot boxens maximala effekt får ingen praktisk nytta av en större säkring. På samma sätt kan en kraftfull laddbox överbelasta husets huvudsäkring om installationen saknar laststyrning eller tillräcklig marginal.
Elsäkerhetsverket anger att en laddbox alltid ska installeras av ett elinstallationsföretag och dimensioneras för hög last under lång tid. Laddboxen får inte kopplas in under fastighetens befintliga jordfelsbrytare utan ska ha en egen separat jordfelsbrytare. Det är en central säkerhetsregel, inte en valfri komfortfunktion.
Praktisk regel: Välj inte säkring efter laddboxens högsta reklameffekt innan någon har kontrollerat huvudsäkringen och husets belastning.
Räkna ut rätt säkringsstorlek för din elbil
För trefasladdning hänger effekt och ström ihop genom sambandet P = U × I × √3. P är effekt i watt, U är spänningen mellan faserna och I är strömmen i ampere. I ett vanligt svenskt trefassystem blir resultatet i praktiken ungefär 11 kW vid 16 A trefas, vilket är den etablerade basnivån för många hemmainstallationer. Svenska produkt- och installationsguider visar 16 A trefas som en vanlig nivå för 11 kW-laddning.
Använd följande arbetsgång när du bedömer din egen installation.
Börja med laddboxens inställning
Läs märkningen i produktens tekniska dokumentation. En box kan ha en högre maximal kapacitet än den ström som elektrikern faktiskt ställer in. Det är den valda och tillåtna strömmen, tillsammans med bilens egen laddare, som avgör den praktiska laddningen.
En trefasbox inställd till 16 A ger normalt cirka 11 kW. En högre inställning kräver att kabel, gruppsäkring, jordfelsbrytare, elcentral och huvudsäkring är dimensionerade för den belastningen. Det räcker inte att byta automatsäkringen till en större modell.
För att förstå vad arbetet i elcentralen kan innebära kan du läsa mer om automatsäkringar och deras funktion. Säkringens storlek måste alltid passa ledningen och installationens förutsättningar.
Jämför med husets huvudsäkring
En svensk installationsguide anger att en huvudsäkring på 20 A ofta räcker för en laddbox säkrad till 16 A, men formuleringen ”räcker” betyder inte att alla hus automatiskt har tillräcklig marginal. Om värmepump, spis och annan stor förbrukning går samtidigt kan laddningen behöva begränsas.
Räkna inte bara på laddboxen. Fråga i stället:
- Vilken ström är laddboxen avsedd att använda?
- Är laddningen trefas eller enfas?
- Vilken huvudsäkring har fastigheten?
- Vilka stora laster används samtidigt?
- Kan laddboxen använda dynamisk lastbalansering?
Lastbalansering skapar ingen ny elkapacitet, men kan minska laddningen när huset behöver effekten till annat. Det kan vara mer kostnadseffektivt än att direkt höja huvudsäkringen, särskilt när bilen oftast laddas under tider med låg övrig förbrukning.
Skilj på bilens och boxens kapacitet
Laddboxens märkdata är bara den ena begränsningen. Bilens ombordladdare kan sätta en lägre gräns, och husets huvudsäkring kan sätta en annan. Den faktiska laddhastigheten blir därför aldrig högre än den svagaste länken i kedjan.
För de flesta villor är 16 A trefas och cirka 11 kW en balanserad utgångspunkt. En installation på 20 A kan ge mer effekt, men bör väljas först efter kontroll av anläggningen. Ett högre tal på laddboxen är inte automatiskt en bättre lösning.

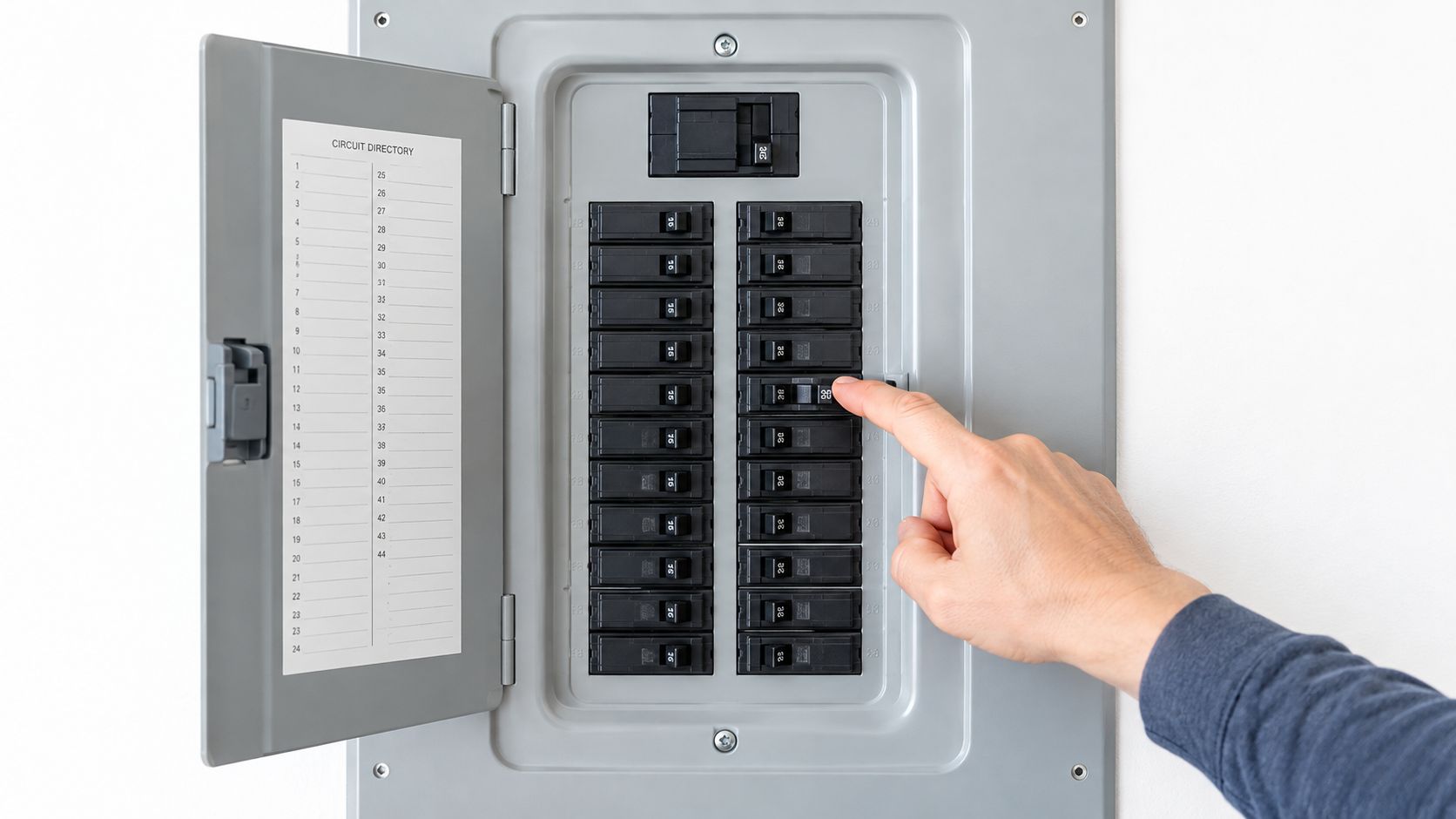

Kontrollera ditt hems elförsörjning och huvudsäkring
Laddboxens gruppsäkring skyddar laddkretsen, medan huvudsäkringen begränsar fastighetens totala uttag. Därför kan en korrekt installerad laddbox ändå orsaka frånslag i huset om flera stora laster arbetar samtidigt.
Börja med att ta reda på vilken huvudsäkring fastigheten har. Den kan finnas i eller nära elcentralen, men placering och åtkomst varierar mellan villor, radhus och BRF-lösningar. Läs märkningen, men öppna inte plomberade utrymmen och ändra inte säkringsstorlek på egen hand.
Många svenska villor har en huvudsäkring mellan 16 A och 25 A. Enligt Mälarenergis genomgång av laddbox och vanligt uttag motsvarar 16 A cirka 11 kW, 20 A cirka 14 kW och 25 A cirka 17 kW. Det visar varför samma laddbox kan fungera olika väl i två hus med olika huvudsäkring.
Gör en enkel belastningsanalys
Titta på när du vanligtvis laddar. En vardagskväll kan bilen vara ansluten samtidigt som spis, ugn, värmepump, tvättmaskin eller varmvattenberedare används. Det är samtidigheten som avgör om huvudsäkringen får det trångt, inte bara varje apparats nominella effekt var för sig.
Skriv ned de stora lasterna och diskutera deras användning med elektrikern. En laddbox som arbetar med lägre ström under hög belastning kan fungera bättre i vardagen än en box som alltid försöker hålla maximal effekt och får huset att lösa ut.
I en BRF behöver vi dessutom kontrollera om laddningen ligger på den egna lägenhetens abonnemang eller på en gemensam elcentral. Flera ladduttag kräver planering av både kapacitet, skydd och fördelning. En lösning som fungerar för ett uttag behöver inte fungera när fler boende vill ladda.
Välj mellan uppsäkring och styrning
Om huvudsäkringen är för liten finns två huvudvägar. Den första är att utreda uppsäkring tillsammans med elinstallatör och nätägare. Då måste hela vägen från servis och mätarplats till central och laddbox tåla den högre belastningen.
Den andra är att behålla befintlig huvudsäkring och styra laddningen. Lastbalansering kan minska laddströmmen när huset använder mycket el och tillåta högre laddning när belastningen sjunker. Det är en användbar lösning, men den ersätter inte kontroll av kabel, skydd och elcentral.
För hus med äldre eller trång elcentral kan en elcentral med jordfelsbrytare behöva bedömas innan laddboxen projekteras. Vi ska inte försöka skapa extra kapacitet genom att bara sätta i en större säkring.

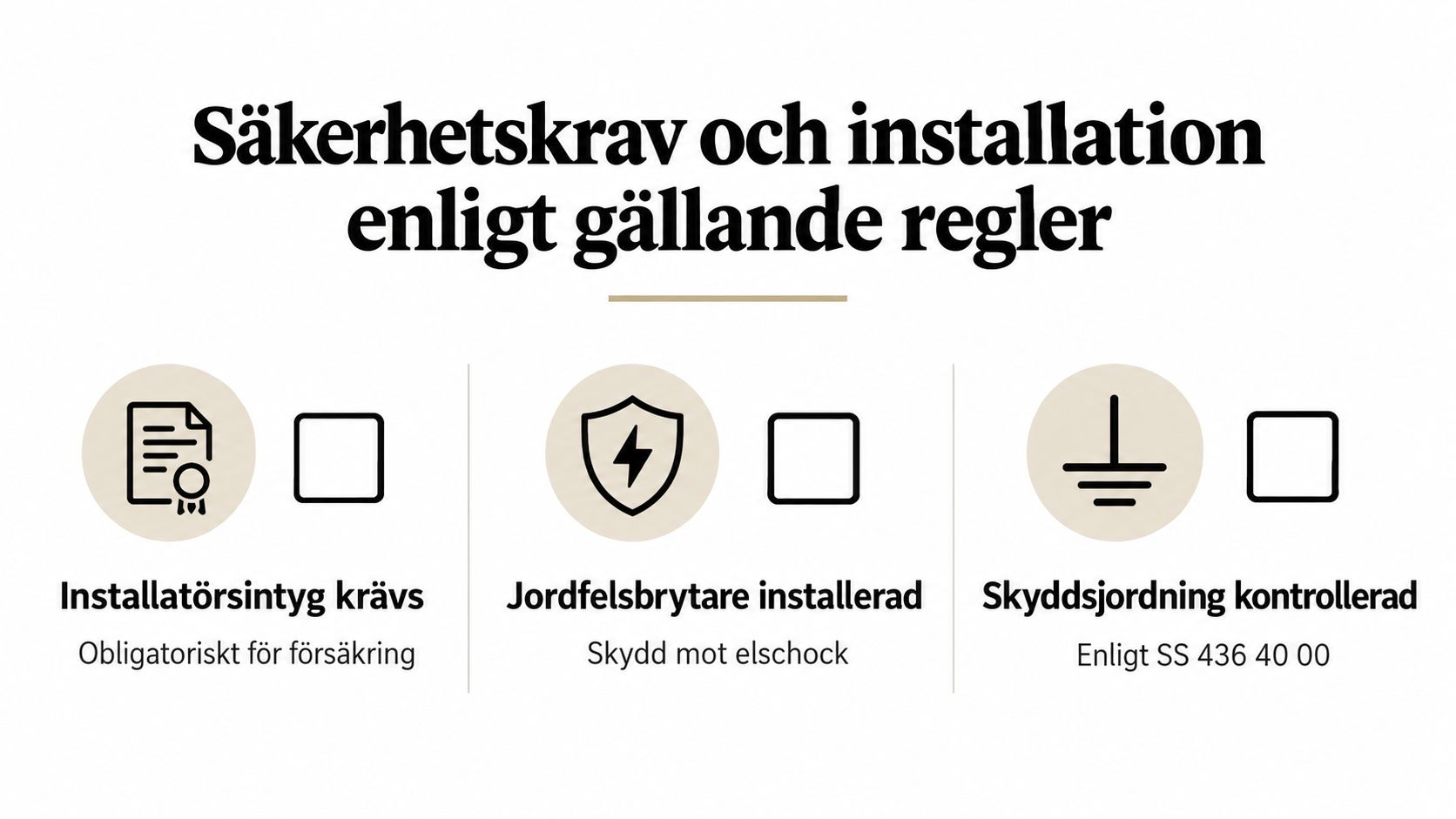

Säkerhetskrav och installation enligt gällande regler
En laddbox ska ha en egen säkrad grupp och anslutas med separat kabel direkt från elcentralen. Elsäkerhetsverket kräver att laddpunkten skyddas av jordfelsbrytare, antingen inbyggd i laddboxen eller installerad separat i elanläggningen. Installationen ska också kontrolleras fortlöpande så att den inte orsakar person- eller sakskada. Reglerna finns sammanfattade i Elsäkerhetsverkets vägledning om installation av elbilsladdare.
Jordfelsbrytaren måste passa laddboxen
Varje inkopplingspunkt på en AC-laddbox ska enligt svensk branschpraxis ha individuellt skydd av jordfelsbrytare eller personskyddsbrytare med märkutlösningsström på högst 30 mA. Vilken typ som behövs beror på laddboxens inbyggda likströmsövervakning.
- Typ A eller F: Kan vara aktuellt när laddboxen har uppfyllt DC-skydd enligt rätt standard.
- Typ B: Kan behövas när laddboxen saknar tillräckligt inbyggt DC-skydd.
- Individuellt skydd: Flera ladduttag ska inte dela skydd utan vidare. Varje punkt måste bedömas och skyddas korrekt.
Läs mer om jordfelsbrytare typ B innan du jämför offerter. Det viktiga är inte att välja den dyraste typen, utan att kombinera laddboxens dokumenterade skydd med rätt installation.
16 A, 20 A eller 32 A
En 16 A-installation passar många svenska hem och ger en väl avvägd laddning på trefas. Den ställer normalt lägre krav på tillgänglig huvudsäkring än en kraftigare lösning och kan vara lättare att kombinera med husets övriga elanvändning.
En 20 A-installation kan ge högre laddning, men kräver mer marginal i fastigheten. Den bör inte väljas enbart för att laddboxen har den möjligheten. Elektrikern måste kontrollera gruppen, kabeln, centralen, skyddet och huvudsäkringen.
En 32 A-installation hör ihop med högre effekt och kan kräva uppsäkring eller annan anpassning av anläggningen. I en BRF behöver dessutom gemensam kapacitet och individuell mätning hanteras tydligt. Förreglingen i Typ-2-systemet visar varför laddningen ska ske genom en avsedd och kontrollerad laddpunkt, inte genom improviserade uttagslösningar.
Säkerhetsbeslutet: Rätt säkring skyddar kabel och utrustning. Jordfelsbrytaren skyddar mot felströmmar. De fyller olika funktioner och kan inte ersätta varandra.
När du behöver uppgradera eller anlita professionell hjälp
Frågan ”behöver jag verkligen säkra upp?” är ofta viktigare än ”vilken laddbox har högst effekt?”. En box på 22 kW kräver vanligtvis 32 A, och flera svenska installationsguider beskriver att den högre nivån ofta innebär större krav på huvudsäkring och ibland uppsäkring av anläggningen. Samma guider anger att 11 kW ofta räcker med 16 A trefas för hemmaladdning. Se installationsguiden om laddbox hemma för jämförelsen.
En 22 kW-box kan vara motiverad när bilen kan ta emot effekten, elanläggningen har kapaciteten och laddbehovet verkligen kräver kortare laddtid. För många villaägare blir den däremot en dyrare och mer krävande installation utan motsvarande nytta. Bilen, huvudsäkringen och vardagens laddmönster måste stödja valet.
Tecken på att anläggningen behöver ses över
Kontakta en elinstallatör innan beställning om:
- Huvudsäkringen löser ut: Särskilt när laddning sammanfaller med matlagning eller uppvärmning.
- Centralen saknar plats: En laddbox behöver en korrekt grupp och rätt skydd.
- Installationen är äldre eller otydligt märkt: Då krävs kontroll av ledningar, faser och befintliga skydd.
- Du bor i BRF: Gemensam elcentral och flera laddplatser behöver projekteras tillsammans.
- Offerten föreslår bara en större säkring: Be om underlag som visar att kabel och anläggning klarar ändringen.
En professionell bedömning kan också visa att lastbalansering är bättre än uppsäkring. Då används befintlig kapacitet mer flexibelt, samtidigt som laddningen anpassas när husets övriga förbrukning ökar.
Så förbereder du mötet med elektrikern
Ha uppgifter om bilmodell, önskad placering, huvudsäkring och eventuella problem med nuvarande elcentral tillgängliga. Berätta när bilen normalt ska laddas och vilka stora apparater som brukar vara igång samtidigt.
Be om tydliga besked om gruppsäkring, kabel, jordfelsbrytare, lastbalansering och dokumentation. En seriös installatör ska kunna förklara varför vald säkring passar just din fastighet, inte bara återge laddboxens maximala märkdata.
H.B Elgruppen erbjuder laddboxinstallation, kontroll av huvudsäkring och elcentral samt lösningar där dimensioneringen anpassas till elanläggningen. För en villa eller BRF i Stockholm kan det ge ett konkret underlag innan du beslutar om 16 A, högre laddström eller lastbalansering.
Sammanfattning och din checklista för laddboxinstallation
För de flesta svenska hem är 16 A trefas och cirka 11 kW en rimlig startpunkt. Rätt val avgörs ändå av huvudsäkring, övriga laster, bilens laddare och laddboxens skydd.
- Kontrollera behovet: Utgå från bilen och hur ofta den laddas.
- Kontrollera huvudsäkringen: Notera fastighetens kapacitet och samtidiga laster.
- Välj rätt skydd: Laddboxen ska ha egen säkring och korrekt jordfelsbrytare.
- Bedöm lastbalansering: Styr laddningen om husets marginal varierar.
- Låt installatören dimensionera: Kabel, central och skydd ska samverka.
- Dokumentera arbetet: Be om tydlig information om installation och inställningar.
Trygg drift är viktigare än den högsta siffran på laddboxens datablad.
Kontakta H.B Elgruppen för att kontrollera huvudsäkring, elcentral och förutsättningar för laddbox i Stockholm. Vi hjälper villaägare och BRF:er att välja en säker, korrekt dimensionerad lösning med egen säkringsgrupp och vid behov lastbalansering.
