En solcellsinverter omvandlar likström från panelerna till växelström och styr anläggningens energiflöde, säkerhet och drift. För en vanlig svensk villa med 5–10 kW paneler är den därför den centrala komponenten mellan taket, elcentralen, batteriet och elnätet.
Panelerna kan vara på plats och solen kan lysa, men utan rätt växelriktare blir elen inte användbar i hushållets vanliga uttag. När vi projekterar en villa eller en BRF tittar vi därför inte bara på panelernas effekt och pris. Vi behöver också förstå takets skuggor, elcentralens förutsättningar, nätägarens krav, framtida batteriplaner och hur anläggningen ska underhållas.
En bra lösning ska vara säker från första inkopplingen och begriplig att äga under många år. Här går vi igenom vad en solcell inverter gör, vilka typer som finns och vilka svenska regler som avgör vad du faktiskt kan installera.
Vad en solcell inverter gör i din anläggning
På ett villatak börjar panelerna producera likström, DC när solen träffar dem. Husets vanliga apparater använder däremot växelström, AC. Växelriktaren omvandlar därför elen till normalt 230 V, så att den kan användas i fastigheten eller skickas vidare till elnätet.
Omvandlingen sker löpande och anpassas efter solinstrålningen. När moln passerar, temperaturen ändras eller en skorsten skuggar taket söker växelriktaren den arbetspunkt där panelerna kan ge hög effekt. Funktionen kallas ofta MPPT, Maximum Power Point Tracking.
Navet mellan tak och elcentral
I en normal villa med 5–10 kW paneler samlas flera uppgifter i samma enhet:
- Omvandling: DC från panelerna blir AC för husets elanläggning.
- Optimering: växelriktaren anpassar panelernas belastning för att ta vara på tillgänglig effekt, vilket beskrivs i Energimyndighetens vägledning om solcellsväxelriktare.
- Övervakning: produktion, driftstatus och fel kan visas i en app eller portal.
- Skydd: anläggningen kan stängas av om elnätet får fel.
- Energiflöde: vissa modeller hanterar även batteri, reservkraft och styrning av förbrukning.
Energimyndighetens test av solcellsväxelriktare visade 93 till 95 procents verkningsgrad för de testade modellerna. 7 av 9 hade strömstörningar under 10 procent. Resultaten visar varför både komponentens kvalitet och dess anpassning till svenska nätförhållanden behöver bedömas i projekteringen.
Praktisk regel: Panelernas märkeffekt beskriver vad taket kan producera under vissa förhållanden. Växelriktaren avgör hur effektivt och säkert energin kan användas i huset.
Växelriktaren arbetar alltså aktivt. Den synkroniserar sig med elnätet, övervakar avvikelser och kopplar bort anläggningen vid nätbortfall. På så sätt skyddas fastigheten och personer som arbetar på elnätet. I en villa eller BRF påverkar valet därför både den dagliga driften och vilka batteri- eller reservkraftslösningar som senare är möjliga.
Sträng mikro och hybrid de tre huvudtyperna
Valet mellan strängväxelriktare, mikroinverter och hybridinverter bör börja med taket och hushållets planerade energianvändning. En lösning som passar ett enhetligt villatak kan bli onödigt dyr på ett skuggigt tak, medan en billig standardmodell kan begränsa en BRF med flera takfall och framtida batteriplaner.
Tre tekniker med olika styrkor
Strängväxelriktaren samlar paneler i seriekopplade strängar till en central enhet. Den passar ofta när panelerna ligger i samma väderstreck och får likartad solinstrålning. En gran, skorsten eller annan skugga kan däremot påverka en större del av strängen, beroende på hur systemet är uppbyggt.
Mikroinvertern placeras vid varje panel och omvandlar energin lokalt. Panelerna arbetar då mer individuellt, vilket kan vara användbart på tak med flera vinklar, varierande skuggning eller ojämna förutsättningar. Nackdelen är fler elektroniska komponenter ute på taket och normalt en högre investeringskostnad.
Hybridinvertern kombinerar solcellsdrift med batterihantering. Den kan vara rätt val om batteri redan finns i planen eller om fastighetsägaren vill kunna bygga ut anläggningen senare. Ö-drift vid strömavbrott kräver dock rätt batteri, reservkraftsutrustning, separerad last och projektering. En hybridmodell innebär inte automatiskt att hela huset fungerar utan elnät.
| Egenskap | Strängväxelriktare | Mikroinverter | Hybridinverter |
|---|---|---|---|
| Passar bäst | Enhetligt tak utan betydande skuggning | Tak med flera vinklar eller varierande skugga | Solceller där batteri finns i planen |
| Optimering | På sträng- eller växelriktarnivå | Vid varje panel | Solceller, batteri och energiflöde |
| Service | En central enhet är enkel att nå | Fler enheter sitter under panelerna | Central enhet med fler funktioner |
| Framtida utbyggnad | Kräver kontroll av kapacitet och MPPT | Kan byggas ut modulärt, om systemet tillåter det | Förberedd för batteriintegration |
| BRF-perspektiv | Effektivt vid enhetliga takfall | Flexibelt vid flera tak och skuggor | Intressant vid gemensam lagring och styrning |
För en villa med nytt, enhetligt tak utan skuggor är strängteknik ofta ett rimligt förstahandsval. Ett skuggigt tak eller en BRF med många takvinklar talar oftare för mikroinverterteknik. Om batteri är en tydlig del av planen bör vi utreda hybridinverter från början, exempelvis i samband med ett solcellspaket med batteri.

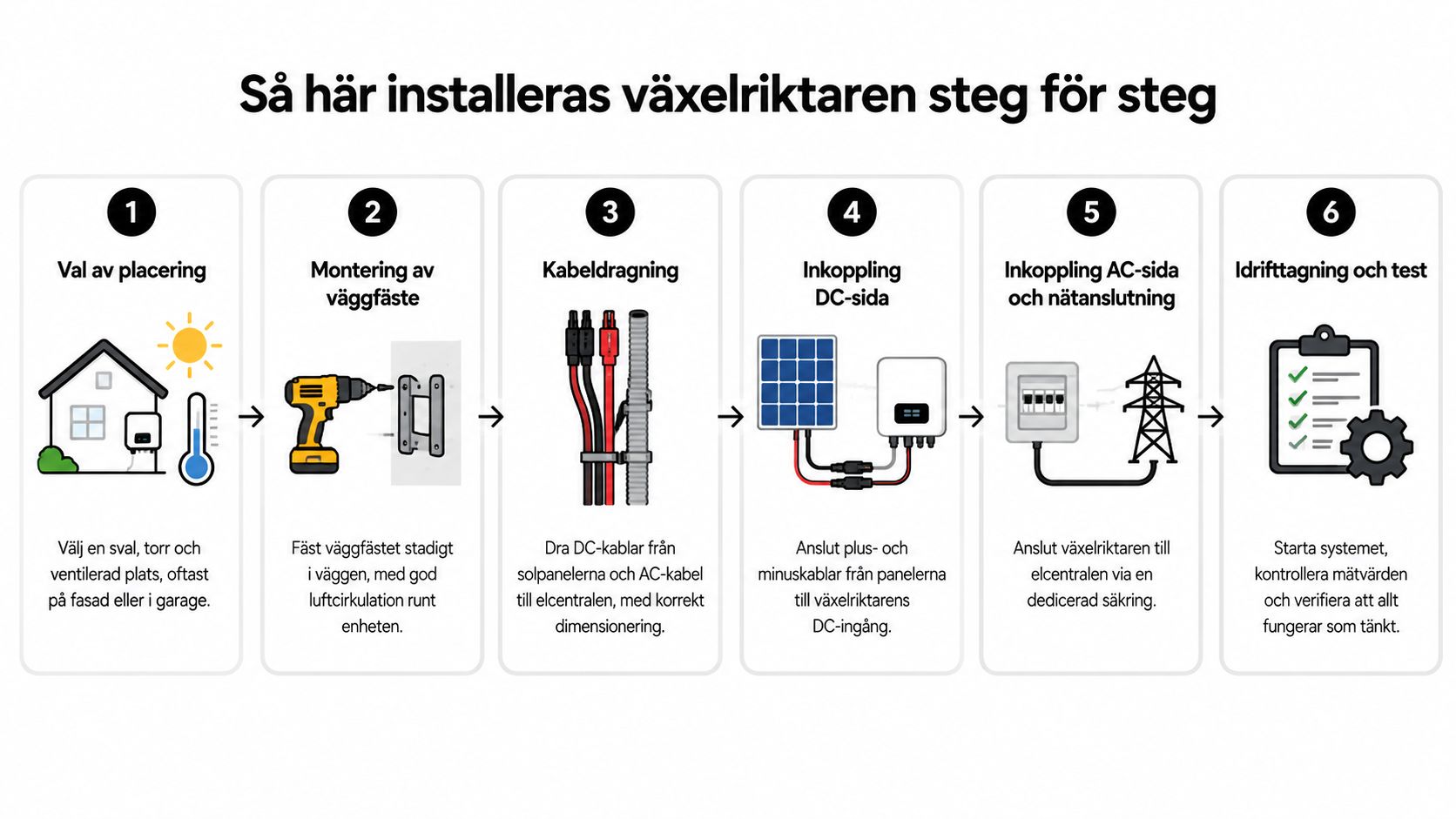

Så här installeras växelriktaren steg för steg
I en svensk villa börjar installationen med platsen, inte med borrmaskinen. Växelriktaren behöver stå torrt, svalt och ventilerat, exempelvis på en fasad, i ett garage eller i ett teknikrum. Direkt solljus ska undvikas, och ett ouppvärmt utrymme kan ge kondens. Serviceåtkomst och väggens bärighet måste också vara klarlagda, särskilt i en BRF där gemensamma utrymmen och ansvar behöver samordnas.
Elsäkerhetsverket lyfter risker med direkt solljus och behovet av övervakning, så att isolationsfel kan ge larm till innehavaren i rapporten om informationsbehov och elsäkerhetskrav för solcellsanläggningar.
Två elsidor ska fungera tillsammans
Från panelerna kommer likström, DC. Kablarna leds genom rätt takgenomföringar till växelriktaren. Installatören kontrollerar polaritet, kabelskydd, mekanisk påverkan och behov av överspänningsskydd. Paneler kan ge spänning när de träffas av ljus, även om anläggningen inte är ansluten till elnätet.
Växelriktaren omvandlar sedan DC till växelström, AC, som ansluts till elcentralen. Kabeldimensionering, säkring, jordfelsbrytare, frånkoppling och eventuell mätutrustning väljs utifrån anläggningen och elcentralens kapacitet. Nätägarens tekniska villkor påverkar också anslutningen, därför behöver föranmälan och uppgifter vara hanterade innan anläggningen spänningssätts.
En BRF behöver dessutom bestämma var växelriktaren får placeras, vem som ansvarar för service och hur produktionen ska mätas. I en villa är frågan oftare begränsad till den egna elcentralen, men samma tekniska kontroll krävs.
Vid driftsättning mäts anläggningen, inställningarna kontrolleras och larm samt övervakning testas. Installatören bör lämna enlinjeschema, driftsättningsprotokoll, CE-dokumentation, garantivillkor och underlag för nätägarens hantering. Egen inkoppling är inte ett gör-det-själv-arbete i Sverige. Anlita ett registrerat elinstallationsföretag och läs mer om elinstallation för solceller.
Installationen kan sammanfattas som placering och infästning, DC-dragning, AC-anslutning, nätkontakt samt test och dokumentation. Ordningen är viktig, eftersom ett fel i kabeldragning, skydd eller inställning kan påverka både säkerhet och nätanslutning.
Verkningsgrad MPPT och dimensionering i svenskt klimat
Verkningsgrad är viktig, men siffran på produktbladet beskriver inte hela årsdriften. En växelriktare kan ha hög toppverkningsgrad vid en viss belastning och ändå ge ett annat resultat när villan har låg förbrukning, moln passerar eller panelerna producerar nära sin maximala effekt.
Ett tekniskt datablad för en kombinerad växelriktare och MPPT-laddare anger 230 VAC, 50 Hz, maximal verkningsgrad på 96,5 procent vid 1 kW och 94 procent vid 5 kW. Samma dokument anger ett MPPT-intervall på 65–450 V och maximal DC-ingång på 450 V, enligt den tekniska specifikationen.
MPPT-fönstret måste passa taket
MPPT-ingången söker panelsträngens bästa arbetspunkt. Om strängens spänning hamnar utanför växelriktarens arbetsområde, exempelvis vid låg temperatur eller svag instrålning, kan systemet tappa effekt eller starta senare. Därför kontrollerar vi både panelernas spänning vid kalla förhållanden och deras ström vid hög belastning.
Flera MPPT-ingångar kan vara värdefulla när taket har olika väderstreck eller delvis skuggning. Paneler mot öster och väster bör inte automatiskt läggas i samma sträng, eftersom de får olika solinstrålning under dagen. En separat MPPT kan ge en mer logisk elektrisk uppdelning.
| Parameter | Strängväxelriktare | Hybridväxelriktare | Kommentar |
|---|---|---|---|
| Huvuduppgift | Omvandla panelernas DC till AC | Omvandla och styra sol, batteri och nät | Funktionen måste passa energiplanen |
| MPPT | Hanterar en eller flera panelsträngar | Hanterar solceller och kan samordnas med batteri | Kontrollera spänningsfönster och ström |
| Belastning | Verkningsgraden varierar med driftläge | Verkningsgrad påverkas av både sol- och batteriflöde | Toppvärdet är inte hela årsbilden |
| Tak med flera riktningar | Kräver noggrann strängdesign | Kan ge fler systemfunktioner, men samma DC-krav gäller | Separata MPPT kan behövas |
För ett enkelt räkneexempel kan en villa i Mellansverige ha paneler med sammanlagd toppeffekt 6 kW. Då behöver vi kontrollera att växelriktarens tillåtna DC-effekt, strängspänning, startspänning och MPPT-intervall passar just panelernas elektriska data. Vi kan inte dra slutsatsen att en växelriktare är rätt enbart för att den har samma nominella effekt som panelerna.
Kyla kan förbättra panelernas elektriska prestanda, men den kan också ge högre strängspänning. Den tekniska dimensioneringen måste därför ta hänsyn till svenska temperaturvariationer, inte bara soliga sommardagar.
Svenska krav nätanslutning och elsäkerhet
I en svensk villa kan en växelriktare vara tekniskt kompatibel med panelerna men ändå inte få anslutas till elnätet. Utrustningen ska uppfylla EU-förordning 2016/631, Energimarknadsinspektionens föreskrifter EIFS 2018:2 och anslutningsprinciperna i SS-EN 50549-1. För inverters med högre märkström än 75 A kan särskild registrering och teknisk dokumentation krävas, enligt den svenska tekniska dokumentationen för inverterkrav.
Kraven styr bland annat nätkod, nätstöd, skydd och frånkoppling. Saknas rätt inställningar kan nätägaren begära kompletteringar, ändra konfigurationen eller stoppa driftsättningen tills underlagen är kompletta. För en BRF behöver detta dessutom samordnas med föreningens servis, mätpunkter och teknikutrymmen.
Från föranmälan till säker drift
Installatören ska kontrollera CE-märkning enligt lågspännings- och EMC-direktiven. EMC, elektromagnetisk kompatibilitet, innebär att växelriktaren inte ska störa annan elektronik och själv ska tåla sin omgivning. Elsäkerhetsverket har beskrivit fall där produkter fått försäljningsförbud efter bedömning att de kunde störa radiokommunikation. Märkning och provning är därför delar av säkerhetsarbetet, inte bara dokument på papper.
I praktiken granskas följande:
- Nätfrånkoppling: Växelriktaren ska koppla bort vid nätbortfall och inte mata ett frånkopplat nät.
- Skydd och potentialutjämning: DC-brytare, överspänningsskydd, jordning och kablar ska vara rätt valda.
- Brandsäker kabelväg: Kabeldragningen ska ta hänsyn till byggnadens brandtekniska förutsättningar.
- Dokumentation: Nätägaren ska få korrekta tekniska uppgifter före driftsättning.
- Befintlig elanläggning: Elcentral, servis och skydd ska tåla den nya produktionen.
Nätägaren kan ha egna tekniska villkor, även mellan Stockholm, Göteborg och Malmö. Föranmälan ska därför göras innan installationen spänningssätts. Be att få modell, nätkod, test av frånkoppling, ansvar för nätägarens godkännande och överlämnade dokumentation skriftligt. Om anläggningen kräver jordfelsbrytare typ B, läs mer om jordfelsbrytare typ B och be installatören förklara dimensioneringen.
Att välja installatör ROT certifiering och garanti
En villaägare kan ha valt rätt växelriktare men ändå få problem om installatören missar helheten. Takets förutsättningar, elcentralen, nätägarens krav och dokumentationen måste passa ihop innan arbetet beställs. För en BRF tillkommer föreningsbeslut, flera mätpunkter och åtkomst till teknikutrymmen.
Kontrollera att företaget är registrerat hos Elsäkerhetsverket för den typ av elinstallationsarbete som projektet kräver. Be också att få veta vem som är ansvarig elinstallatör, hur egenkontrollen genomförs och vilka försäkringar som gäller. Erfarenhet från liknande villa- och BRF-projekt är särskilt användbar, eftersom ansvar och överlämning ofta blir mer omfattande i en förening.
En tydlig offert ska skilja på elarbete, montage, projektering och material. Då går det att se vad ROT-avdraget faktiskt gäller. Företaget måste ha F-skatt och arbetskostnaden ska redovisas separat. Skattereduktionen för ROT är 30 procent av arbetskostnaden, enligt Skatteverkets information om ROT och RUT.
Läs garantiavtalen som en kedja. Produktgarantin kan vara 5–12 år, beroende på fabrikat och modell, och ibland förlängas. Installatörens åtagande bör samtidigt beskriva vem som felsöker, demonterar, skickar in växelriktaren och återställer anläggningen. Annars kan en giltig tillverkargaranti ändå lämna kunden med praktiska kostnader och oklart ansvar.
Inför beslutet räcker tre konkreta kontrollfrågor:
- Vem ansvarar för nätägaren? Be om besked om föranmälan, tekniska inställningar och dokumentation.
- Vad ingår efter driftsättning? Fråga om genomgång, övervakning, felsökning och garantiärenden.
- Hur förbereds anläggningen för framtiden? Be installatören beskriva möjliga val för batteri, elbilsladdning och utbyggnad utan att lova funktioner som växelriktaren saknar.
H.B Elgruppen är ett exempel på en auktoriserad elfirma som arbetar med projektering, montage, anmälan och driftsättning kring solceller. Oavsett företag ska offerten ange vad som ingår och vem som tar ansvar när anläggningen ska börja producera el.
Underhåll uppgradering och byte av växelriktare
Efter driftsättningen behöver ägaren följa anläggningen, även om den normalt arbetar automatiskt. Energimyndigheten rekommenderar att man kontrollerar att datalogger och visualisering fungerar, så att ett kommunikationsfel inte misstas för låg solproduktion. Energimyndighetens guide om drift och underhåll beskriver också vikten av uppföljning.
Ett praktiskt underhåll omfattar visuell kontroll av växelriktare, kabelgenomföringar och åtkomliga DC-kontakter. Filter och fläktar kan behöva rengöras enligt tillverkarens anvisningar, och firmware bör uppdateras via den portal som hör till modellen. Börja med att jämföra appens produktionsdata med anläggningens normala drift, inte med en godtycklig förväntan.
Planera för nästa beslut redan vid installationen
Spara serienummer, konfigurationsfiler, garantibevis, enlinjeschema och nätägarens godkännande. Om växelriktaren byts eller systemet byggs ut blir den dokumentationen viktig för nästa installatör.
Energimyndigheten redovisar att Sverige hade omkring 252 000 elnätanslutna solcellsanläggningar vid slutet av 2023, med en total installerad effekt på cirka 4 000 MW. Under samma år installerades över 100 000 nya anläggningar med sammanlagt cirka 1 600 MW, enligt den officiella statistiken över nätanslutna solcellsanläggningar. När fler anläggningar åldras blir service, reservdelar och utbyte praktiska ägarfrågor, inte bara tekniska detaljer.
Ett byte kan bli aktuellt när växelriktaren inte längre passar en utbyggnad, när ett batteri ska integreras eller när återkommande larm visar på komponentproblem. Placering, verkningsgrad, övervakning, garanti och serviceåtkomst påverkar därför den långsiktiga kostnaden mer än lägsta inköpspris.
Skattereglerna behöver också kontrolleras vid förändringar. Skatteverket anger att en växelriktare räknas som del av solcellsinstallationen när solceller och batteri för lagring av egenproducerad el installeras vid samma tillfälle. Skatteverkets vägledning om grön teknik anger att skattereduktionen är högst 50 000 kronor per person och år och att solceller ger avdrag med 15 procent av kostnaden för arbete och material. En anläggning med installerad toppeffekt under 500 kilowatt i en privatbostad omfattas enligt Skatteverkets information om mikroproduktion av skattefrihet för den producerade elen enligt de villkor som anges där.
Inför offert: Be om en skriftlig systemskiss, växelriktarens svenska nätgodkännande, planerad placering, skydd, övervakning, garantivillkor och framtida batterialternativ.
På en planeringshorisont på 5–10 år kan en villa eller BRF vilja lägga till hybridfunktion, smart styrning eller elbilsladdning. Den bästa växelriktaren är därför inte alltid den med högst toppvärde, utan den som passar taket, nätanslutningen och den energianvändning ni faktiskt vill bygga vidare på.
Vi på H.B Elgruppen hjälper privatpersoner, företag och BRF:er med projektering, säker elinstallation, nätanmälan och driftsättning kring solcellsanläggningar. Besök H.B Elgruppen för att beskriva din fastighet och få hjälp att bedöma växelriktare, elcentral, batteriförberedelse och nästa steg innan du beställer.
