När en dimbar LED-lampa dimras till lägsta ljusnivå kan energianvändningen minska med upp till 80 procent jämfört med maximalt ljusflöde. Men lampor med dimmer fungerar bara säkert och stabilt när ljuskälla, dimmer, belastning och installation passar ihop.
En familj sitter i vardagsrummet efter middagen. Taklampan känns för stark för en filmkväll, så någon vrider ner det gamla reglaget på väggen. I stället för ett mjukt, varmt ljus börjar LED-lamporna blinka. Från dimmern hörs ett svagt surr, och frågan kommer snabbt: passar den nya LED-lampan verkligen ihop med den gamla dimmern?
Det är en vanlig situation i svenska hem, kontor och gemensamma utrymmen. Problemet beror sällan på att en enda produkt är dålig. Ofta har ljuskällan och dimmern olika tekniska förutsättningar, eller så ligger den totala lasten utanför dimmerns arbetsområde. För att välja rätt behöver vi därför se hela kedjan, från lampans drivdon till rummets användning och det fasta elarbetet.
En vanlig situation i hemmet när lampan ska dimras
Efter middagen vill familjen se på film, men taklampan lyser för starkt. En kvinna vrider ner väggdimmern. I stället för ett mjukt ljus börjar LED-lamporna flimra, slocknar nära lägsta nivån eller får dimmern att brumma.
På hemmakontoret blir behovet ett annat. Vid läsning behövs starkare ljus, medan samma nivå kan kännas störande nära ansiktet under ett videomöte. En ny LED-lampa kan marknadsföras som energisnål, men det innebär inte automatiskt att den kan dimras.
För att bedöma lösningen behöver vi kontrollera hela kedjan: är lampan dimbar, vilken typ av dimmer passar den och klarar dimmern den aktuella lasten? Elsäkerhetsverket betonar att ljuskällan måste vara kompatibel med dimring när en dimmer används. Märkningen på förpackningen är därför en teknisk kontrollpunkt, inte bara en produktuppgift. Elsäkerhetsverkets information om belysning
Rummets användning spelar också roll. Ett vardagsrum behöver ofta kunna växla mellan allmänbelysning och låg kvällsbelysning, medan ett arbetsrum ställer större krav på jämn och behaglig ljusnivå. Elsäkerhetsverkets krav, Boverkets byggregler och Energimyndighetens mätdata behöver därför kopplas till samma beslut: ljuskälla, dimmer, rum och elarbete.
Praktisk regel: En dimbar lampa fungerar inte nödvändigtvis med dimmern som redan sitter på väggen.
Förklaringen börjar med hur dimmern reglerar ljuset.

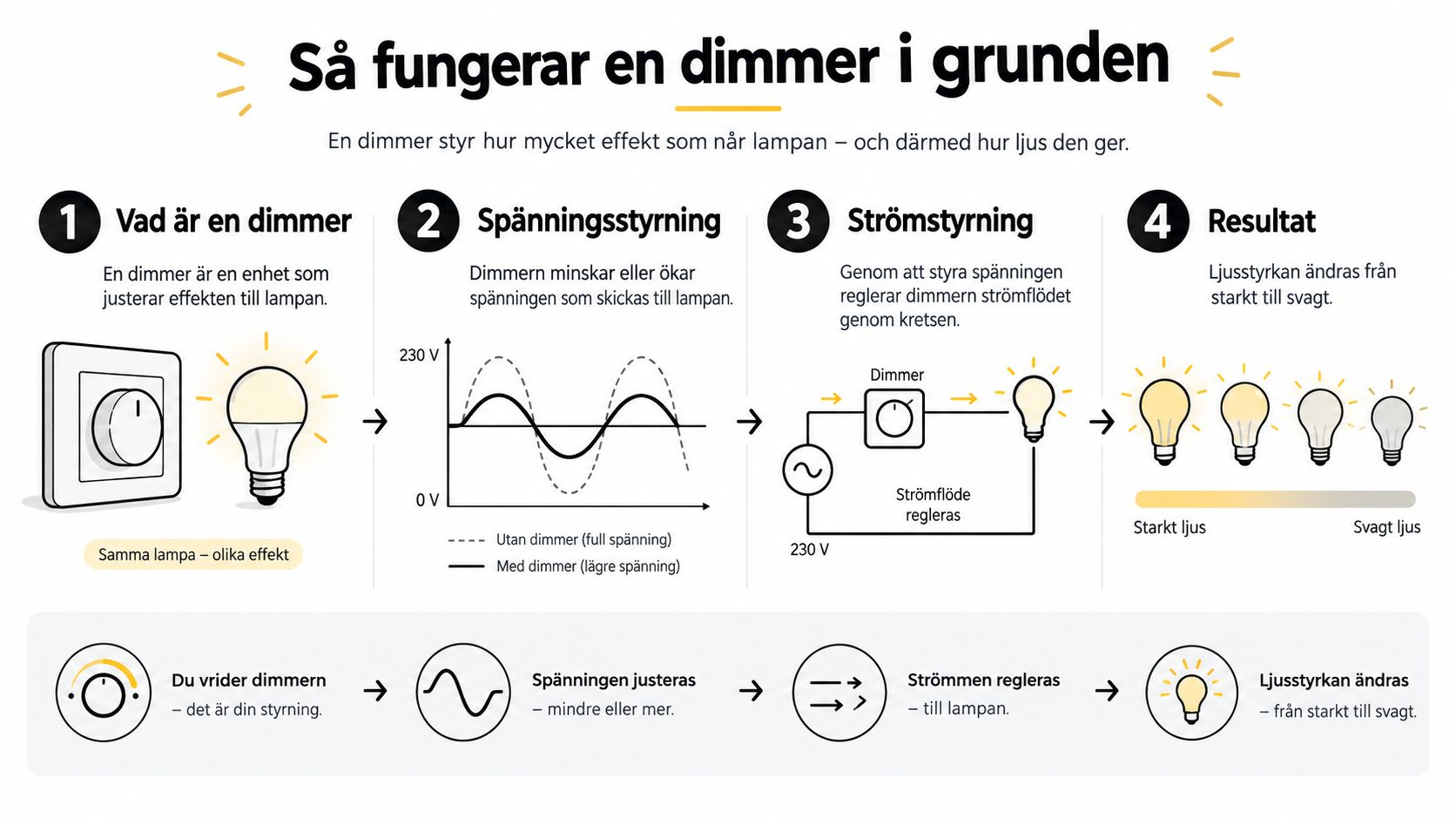

Så fungerar en dimmer i grunden
En dimmer ändrar hur mycket elektrisk effekt som når lampan. Tänk på en vattenkran. När vi öppnar kranen mer passerar mer vatten, och när vi stänger den passerar mindre. En dimmer gör något liknande med den elektriska energi som tillförs ljuskällan, men med elektroniska komponenter och mycket snabb styrning.
Vid växelström kan dimmern styra vilken del av varje sinusformad spänningskurva som släpps igenom. Två grundprinciper är vanliga:
- Framkantsstyrning: Dimmern klipper bort början av varje växelströmsperiod. Den har historiskt passat belastningar som glödlampor och halogen.
- Bakkantsstyrning: Dimmern släpper först fram strömmen och stänger tidigare i slutet av perioden. Den används ofta tillsammans med LED-lampor och deras elektroniska drivdon.
Skillnaden mellan spänning och ström är viktig. Glödtråden i en traditionell lampa är en relativt enkel resistiv last. En LED-lampa använder däremot ett drivdon som omvandlar och reglerar den elektriska energin innan den når lysdioderna. LED-lampan arbetar dessutom med låg effekt jämfört med äldre ljuskällor, vilket gör att en dimmer som är stabil med en högre belastning kan få problem med en liten LED-last.
Tekniskt kan styrningen bygga på exempelvis en triac i vissa fasstyrda dimrar eller en MOSFET i andra konstruktioner. För oss som väljer eller använder lampan är den viktiga slutsatsen enklare: dimmern måste vara byggd för den typ av last som lampan representerar.
Följande video kan ge en visuell introduktion till principen bakom dimring:
En dimmer är alltså inte bara ett reglage för mer eller mindre ljus. Den formar den elektriska signalen på ett sätt som måste stämma med lampans drivdon. Därför behöver vi välja dimmertyp utifrån ljuskällan, inte enbart utifrån hur väggreglaget ser ut.
De vanligaste dimmertyperna och deras skillnader
Valet av dimmer börjar med belastningen, alltså hur ljuskällan och dess drivdon använder växelströmmen. En framkantsdimmer klipper början av sinuskurvan och har länge använts med glödljus och halogen. Vissa LED-produkter fungerar också, men äldre modeller är inte automatiskt anpassade för moderna LED-drivdon.
En bakkantsdimmer klipper slutet av sinuskurvan. Den passar ofta bättre med dimbara LED-lampor och elektroniska drivdon, eftersom regleringen kan bli mjukare och risken för flimmer mindre. En universaldimmer anpassar styrningen efter belastningen och kan därför vara praktisk när olika ljuskällor förekommer. Anpassningen ersätter dock inte kontrollen av kompatibilitet.
0–10 V, DALI och KNX använder separata styrsignaler eller digital kommunikation. De kan samverka med sensorer, ljusscener och fastighetsautomation, men armaturens drivdon måste stödja rätt system. Ett vanligt väggreglage kan inte ersätta den styrutrustningen.
| Dimmertyp | Styrprincip | Passar för | Begränsningar |
|---|---|---|---|
| Framkantsdimmer | Klipper början av sinuskurvan | Glödljus, halogen och vissa kompatibla LED-laster | Kan ge flimmer eller ljud med fel LED-drivdon |
| Bakkantsdimmer | Klipper slutet av sinuskurvan | Många dimbara LED-lampor och elektroniska drivdon | Kräver rätt last och kompatibilitet |
| Universaldimmer | Anpassar styrningen efter belastningen | Blandade eller varierande ljuskällor | Anpassning innebär inte att alla kombinationer fungerar |
| Smart, 0–10 V, DALI eller KNX | Separat styrsignal eller digital kommunikation | Styrda LED-armaturer och smarta fastighetssystem | Kräver kompatibla drivdon och rätt installation |
Svensk dimmerteknik har gått från enkla väggdimmers för glödlampor till standardiserade styrsystem. Svensk standardinformation om ljusstyrning beskriver fristående ljusreglerande enheter och hur området har anpassats till europeiska krav.
För en enklare LED-installation är bakkantsdimmer eller universaldimmer ofta relevanta alternativ. Information om Plejd DIM-02 visar ett exempel på en smart dimmerlösning. Kontrollera alltid armaturens och dimmerns tekniska data före val, särskilt uppgifter om last och kompatibilitet.

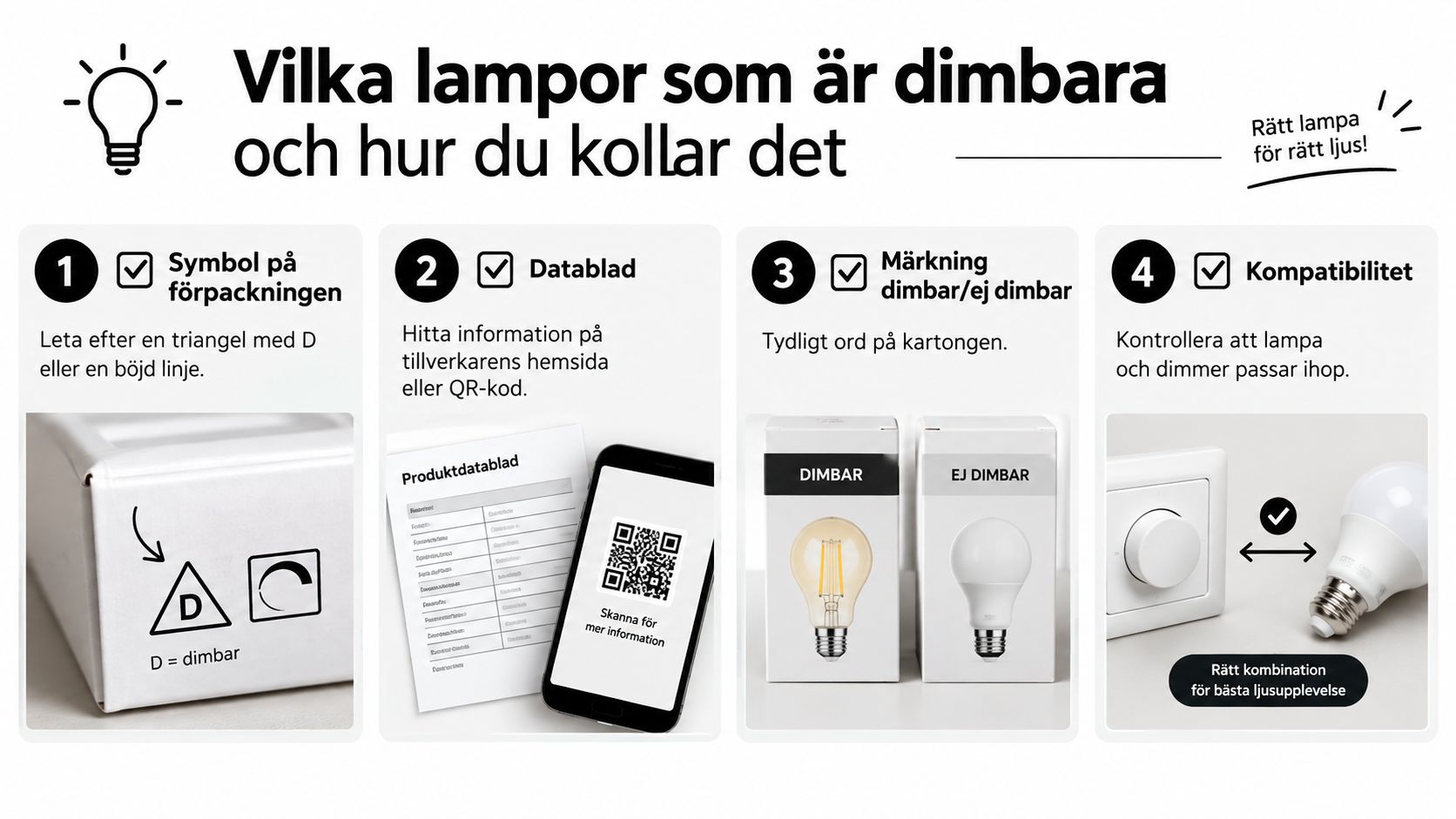

Vilka lampor som är dimbara och hur du kollar det
Börja alltid med själva ljuskällan. Titta på förpackningen efter ordet dimbar eller dimmable och leta efter den symbol som tillverkaren använder, ofta en triangel med D eller en böjd linje. Symbolen är en första kontroll, men den berättar inte alltid vilken dimmertyp som krävs.
Därefter går vi vidare till databladet. Det kan finnas på tillverkarens webbplats, via en QR-kod på förpackningen eller i produktens installationsanvisning. Där kan det stå vilka dimrar som har testats, vilken minimi- och maxlast som gäller och om lampan kräver framkant, bakkant eller en särskild LED-dimmer.
Olika ljuskällor beter sig olika:
- Glödlampor och halogen: De är enkla resistiva laster och har traditionellt fungerat med framkantsdimmers.
- Lågvoltshalogen: Den elektroniska eller konventionella transformatorn måste vara kompatibel med dimmern.
- Kompaktlysrör: De kräver rätt typ av dimbart drivdon och fungerar inte automatiskt med en vanlig väggdimmer.
- LED: Lampan måste vara märkt som dimbar, och dess inbyggda drivdon måste passa dimmern.
Minimilasten skapar ofta förvirring. En LED-lampa kan vara dimbar ner till 5 W, medan dimmern kan kräva minst 10 W ansluten last. Fyra lampor på 7 W ger då en sammanlagd effekt på 28 W, men andra kombinationer kan hamna under dimmerns arbetsområde. När lasten är för låg kan lampan flimra, pulsera eller slockna innan reglaget når sitt lägsta läge.
Kontrollera därför kompatibilitetslistan, summera lampornas effekt och testa gärna en provlampa innan du köper in flera likadana. En icke-dimbar LED-lampa i en bakkantsdimmer kan dessutom få felaktiga driftförhållanden och överhettas. Se exempel på dimbar LED-belysning som utgångspunkt, men använd alltid den aktuella produktens datablad som teknisk referens.
Effekt, belastning och energibesparing i praktiken
En dimmer har en angiven märkeffekt, men den ska inte automatiskt belastas upp till den siffran. Elko anger att en dimmer vid normal rumstemperatur, 20–25 °C, inte bör belastas med mer än 80 procent av angiven märkeffekt. Elkos vägledning om dimmerbelastning beskriver denna marginal som en driftsregel för värme och hållbarhet.
LED kräver ofta en ännu försiktigare dimensionering. I Gelias svenska dimmerguide anges en tumregel på 20 procent av dimmerns märkeffekt för dimbara 230 V LED-lampor på ej specialutvecklade LED-dimmers. Det innebär exempelvis cirka 63 W LED-last på en 315 W-dimmer och cirka 126 W på en 630 W-dimmer. Gelias dimmerguide innehåller dessa exempel och visar varför dimmerns nominella wattal inte räcker som enda urvalskriterium.
Tänk på en dimmer märkt 200 W med fyra LED-lampor på 7 W vardera. Den sammanlagda lasten blir 28 W, alltså 14 procent av märkeffekten. Om den aktuella dimmern har en högre rekommenderad miniminivå kan den här kombinationen ge flimmer eller instabil drift. Kontrollera därför alltid både minsta och högsta tillåtna last.
| Ljuskälla | Effekt | Min last dimmer | Besparing vid 40 % |
|---|---|---|---|
| Dimbara 230 V LED-lampor | Beror på vald modell | Beror på dimmer och drivdon | Kan inte anges utan mätning |
| Glödlampa | Beror på vald modell | Beror på dimmer | Beror på faktisk dimmernivå |
| Halogen | Beror på vald modell | Beror på dimmer och eventuell transformator | Beror på faktisk dimmernivå |
Energibesparingen följer inte ljusnivån linjärt. Energimyndigheten anger att 50 procents ljusdimning sparar cirka 25 procent av den tillförda effekten, medan deras test av dimbara LED-lampor visar att energianvändningen kan minska med upp till 80 procent vid lägsta ljusnivå jämfört med maximalt ljusflöde. Energimyndighetens test av dimbara LED-lampor är därför mer användbart än att anta att 40 procents ljus automatiskt betyder 40 procents elförbrukning.
Vi ska alltså använda dimring för rätt ljusnivå och se energivinsten som en följd av lägre tillförd effekt. Den exakta besparingen beror på lampa, drivdon, dimmernivå och hur länge belysningen används.
Installation, säkerhet och när du behöver en elektriker
En lampa kan bytas på några minuter, medan en dimmer är en del av den fasta elinstallationen. Skillnaden är viktig: bakom reglaget finns ledare och en koppling som måste vara rätt utförd. Därför räcker det inte att den nya dimmern passar i dosan.
Börja med att skilja på arbetena:
- Byte av ljuskälla: En glödlampa kan normalt ersättas med en LED-lampa, om armaturen och ljuskällan är lämpliga.
- Byte av befintlig dimmer: Produktens kompatibilitet och den faktiska kopplingen måste kontrolleras innan arbetet utförs.
- Ny dimmer eller kabel: En dimmer där det tidigare satt en strömbrytare, eller en kabel som ska dras genom väggen, kräver rätt elinstallationskompetens.
- Styrsystem: 0–10 V, DALI, KNX och smarta lösningar behöver projekteras och anslutas med kunskap om både styrsystemet och den fasta installationen.
Elsäkerhetsverket anger att anvisningarna för dimmer och ljuskälla ska läsas tillsammans. En äldre glödljusdimmer är inte automatiskt kompatibel med LED, eftersom dimmerns styrning måste fungera med ljuskällans drivdon. Vid osäkerhet bör installationen hanteras av ett elinstallationsföretag. Kontrollera företaget i Elsäkerhetsverkets register och vägledning.
Rätt ljus handlar också om rummets funktion. Boverkets regler om belysning innebär att den allmänna belysningen ska passa den avsedda användningen. En dimmer får därför inte ställas så lågt att rummet blir otillräckligt belyst för arbete, passage eller andra aktiviteter. Bedöm hela kedjan, ljuskälla, dimmer, rum och elarbete, i stället för att bara välja ett reglage.
I en äldre villa med tvåtaktstrappkoppling kan en modern LED-dimmer kräva kontroll av hela kopplingen. En elfirma behöver identifiera ledarna, kontrollera stöd för kopplingssättet och välja en kompatibel produkt. För en kombination av dimmer och strömbrytare finns information om dimmer med dubbel strömbrytare. Den fasta installationen ska ändå följa gällande elsäkerhetsregler.
Vanliga problem och missförstånd kring dimmer
En lampa kan passa i armaturen och ändå fungera dåligt med dimmer. Ljuskällan, dimmern och drivdonet måste vara kompatibla, ungefär som en laddare och en elektronisk apparat måste passa ihop.
| Påstående | Verklighet | Rekommenderad åtgärd |
|---|---|---|
| Alla LED-lampor är dimbara | Bara modeller som är märkta som dimbara ska anslutas till dimmer | Kontrollera förpackning och datablad |
| En gammal glödljusdimmer fungerar alltid med LED | Lasten och LED-lampans drivdon kan vara inkompatibla | Välj en LED-anpassad dimmer eller byt lösning |
| Flimmer är bara störande för ögat | Flimmer kan visa att kombinationen regleras instabilt | Kontrollera lampa, dimmer och minimilast |
| Dimring sparar lika mycket energi som ljuset minskar | Effekt och ljusnivå följer inte varandra linjärt | Använd Energimyndighetens mätdata som vägledning |
| Ett svagt brum är alltid normalt | Ljud kan bero på olämplig last eller överbelastning | Sluta använda kombinationen och låt en fackperson kontrollera den |
Flimmer uppstår ofta när dimmerns styrprincip inte passar drivdonets elektronik. Vid låg ljusnivå kan en för hög minimilast göra att dimmern tappar kontrollen, så att lampan blinkar eller slocknar. Minnesfunktionen skiljer sig också mellan modeller. Vissa återgår till den senast valda nivån, medan andra startar på en förinställd nivå.
Brummande ljud ska bedömas i sitt sammanhang. En olämplig induktiv last kan belasta dimmerns komponenter och kylning på fel sätt. Om ljudet ökar, dimmern blir onormalt varm eller lampan blinkar, bör du inte fortsätta prova slumpmässiga kombinationer. Bryt användningen och låt felet undersökas.
Elsäkerhetsverkets råd är att läsa anvisningarna för dimmer och ljuskälla tillsammans innan produkterna kombineras. En felkopplad dimmer i en äldre dosa, särskilt där jordning eller ledare är oklar, kan innebära en säkerhetsrisk. Öppna därför inte dosan på egen hand när felsökningen går över ett vanligt byte av ljuskälla.

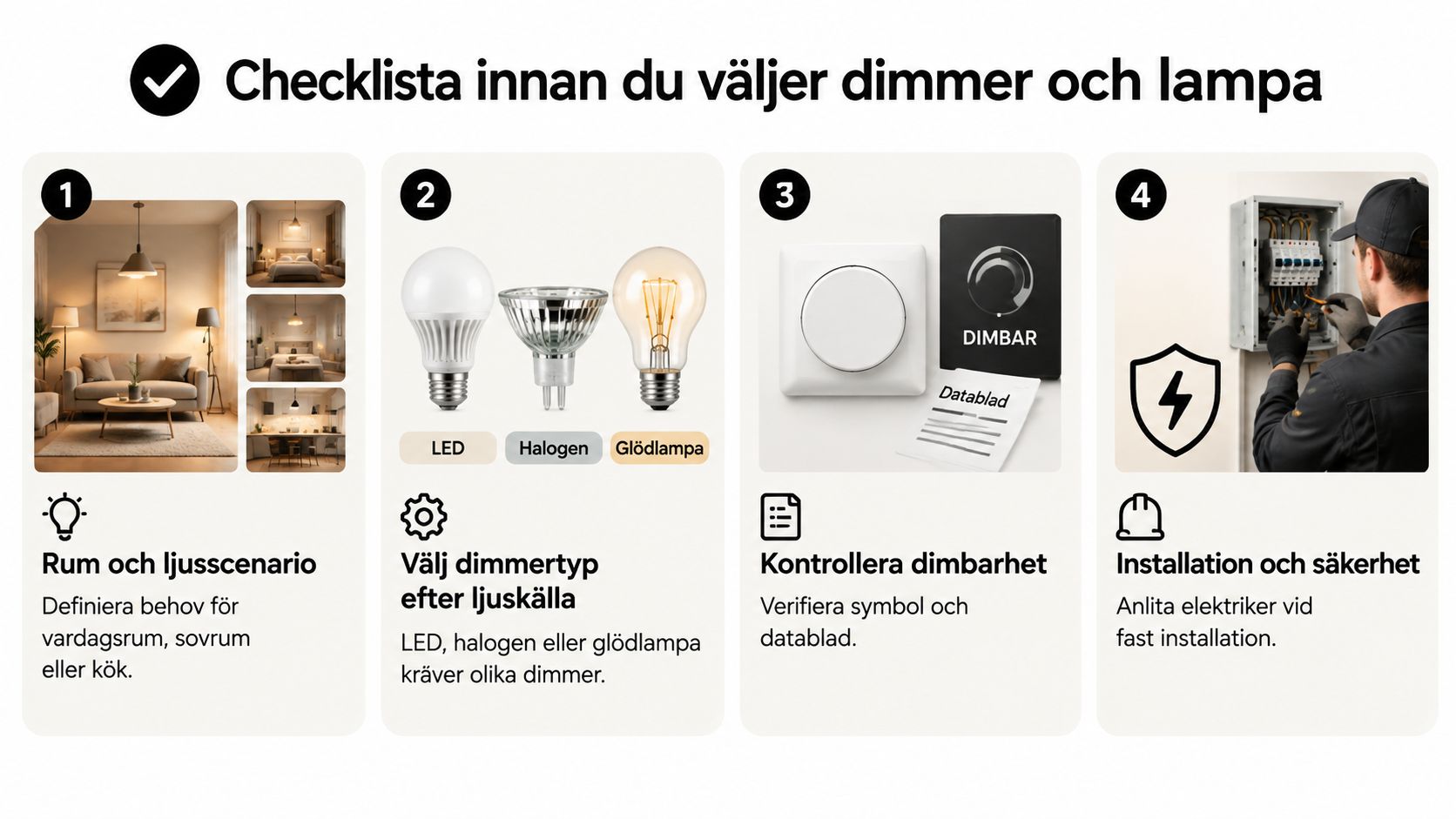

Checklista innan du väljer dimmer och lampa
Börja med rummet, inte med reglaget. Ett vardagsrum för filmkväll behöver en annan ljusmiljö än ett kök där vi arbetar vid bänken. Bestäm om målet är låg stämningsbelysning, jämnt arbetsljus, nattljus eller styrning från ett smart hemsystem.
Gå sedan igenom kedjan i rätt ordning:
- Definiera ljusscenariot. Skriv ner vilka armaturer som ska dimras och om de ska fungera separat eller tillsammans.
- Identifiera ljuskällan. Notera om det är 230 V LED, lågvoltshalogen, kompaktlysrör eller annan teknik.
- Kontrollera dimbarheten. Leta efter dimbar-märkning, symbol och datablad. En vanlig LED-lampa ska inte kopplas till dimmer bara för att sockeln passar.
- Välj styrprincip. Kontrollera om installationen kräver framkant, bakkant, universaldimmer eller ett system som 0–10 V, DALI eller KNX.
- Räkna på lasten. Summera lampornas effekt och kontrollera både minimi- och maxlast. För LED kan den rekommenderade lasten vara betydligt lägre än dimmerns märkeffekt.
- Kontrollera värme och marginal. Använd inte dimmern kontinuerligt vid maximal angiven belastning. Följ tillverkarens instruktioner och lämna marginal.
- Planera elarbetet. Byte av ljuskälla är en annan sak än ändring av fast installation. Vid ny kabel, ny dimmer, ändrad koppling eller smart styrning ska vi anlita rätt elinstallationsföretag.
- Spara dokumentationen. Behåll kvitton, produktblad, kompatibilitetslistor och uppgifter om installationen. Det förenklar framtida felsökning, besiktning och skadehantering.
Boverkets belysningskrav handlar om att ljuset ska passa användningen, medan Elsäkerhetsverkets vägledning handlar om säker produktkombination och installation. Energimyndighetens mätdata visar samtidigt hur dimring kan påverka energianvändningen, men den verkliga effekten beror på hur lösningen används. Tillsammans ger de tre perspektiven en bättre beslutsgrund än ett enkelt köpbeslut.
