Rörelsestyrd belysning utomhus – så gör du

Du kommer hem med matkassarna, uppfarten ligger mörk och lampan tänds först när du nästan nått garaget. Senare samma kväll lyser den upp sovrummet varje gång någon passerar på gatan. Det är en situation vi vill undvika när vi planerar rörelsestyrd belysning utomhus. Rätt lösning ska hjälpa oss att se vägen, fungera i vardagen och lämna både grannar och oanvända ytor i fred.

Därför behöver du tänka efter innan du väljer sensor

En strålkastare ovanför garageporten kan verka som ett enkelt köp. Vi vill ha ljus när vi kliver ur bilen och slippa komma ihåg en strömbrytare. Men om sensorn också bevakar trottoaren får vi en anläggning som reagerar på annat än det vi behöver belysa.

Tänk exempelvis en uppfart där familjen går mellan parkeringen och ytterdörren, medan katten rör sig längs häcken. Om vi försöker täcka hela tomten med samma sensor blir det svårt att skilja önskad passage från annan aktivitet. Vår rekommendation är därför att börja med människornas gångväg, inte med största möjliga räckvidd.

Skilj på att upptäcka rörelse och att kunna orientera sig

En tänd lampa betyder inte automatiskt att platsen fungerar bra. Vi behöver kunna upptäcka trappsteget, hitta nyckeln och fortsätta fram till dörren utan att ljuset försvinner. Därför bör vi bedöma hela förflyttningen, inte bara punkten där sensorn reagerar.

Praktisk tumregel: Välj först vad vi ska kunna göra på platsen. Välj sedan hur belysningen ska styras.

För ett förråd som används sporadiskt kan det vara rimligt att låta allt vara släckt mellan besöken. Vid en entré där någon väntar på färdtjänst eller hämtar en leverans kan samma lösning bli besvärlig. Personen behöver inte röra sig hela tiden för att fortfarande behöva ljus.

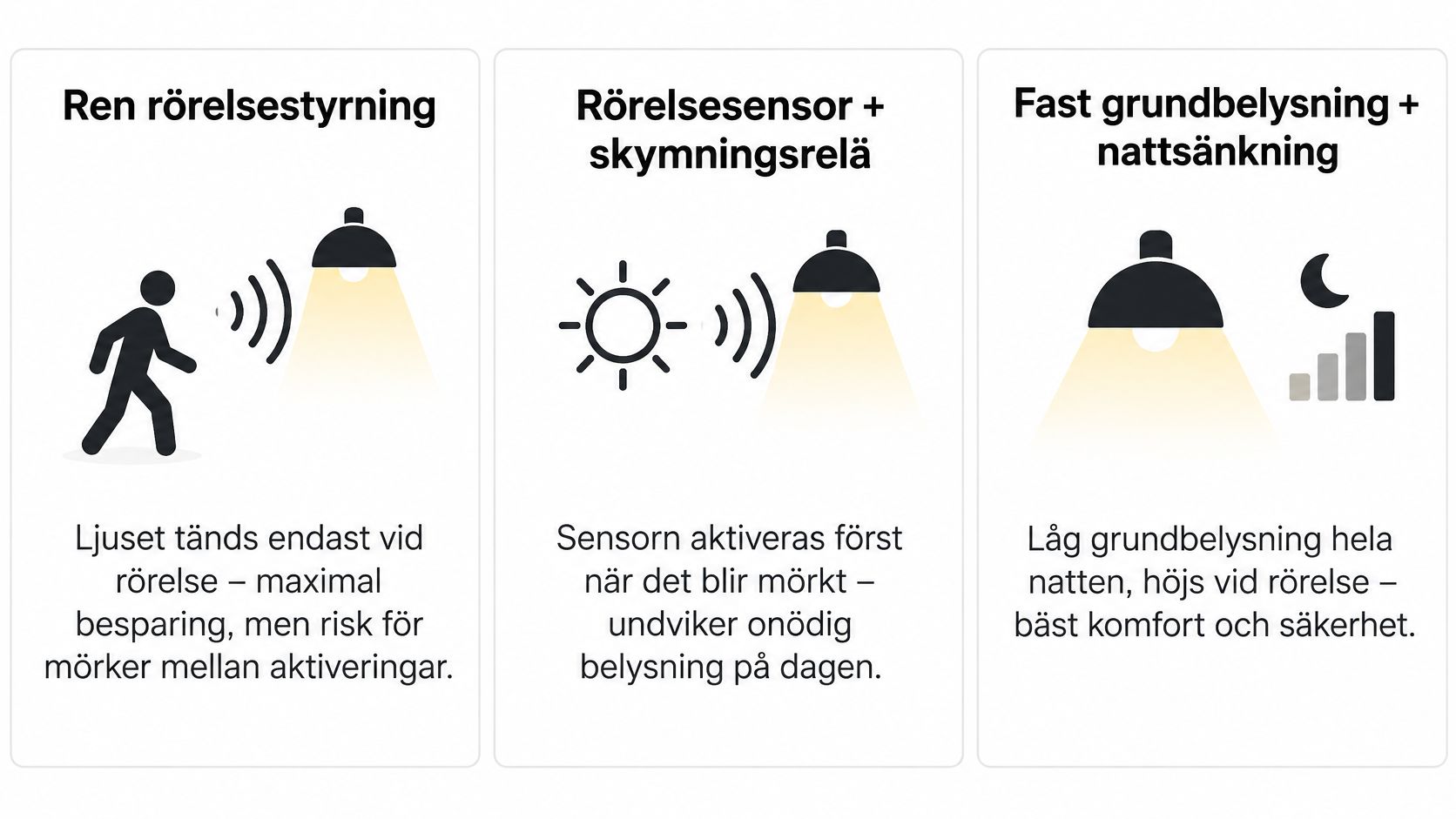

Vi har i huvudsak följande alternativ att arbeta med:

• Enbart sensoraktivering när ljus bara behövs under ett tillfälligt besök.
• Låg grundnivå med sensorförstärkning när vi behöver orienteringsljus även mellan passager.
• Skymningsrelä med tidsstyrning när användningen är förutsägbar och ljuset ska följa mörker och ett valt schema.

Besparingen måste bedömas på rätt grund

Energimyndigheten bedömer potentialen för effektivare ljuskällor tillsammans med smart närvaro- eller rörelsestyrning till ytterligare cirka 20–40 procents besparing i tillämpningar där belysningen annars skulle vara tänd utan att någon vistas där. Det är inte ett löfte om samma utfall på varje villauppfart.

Vi behöver jämföra med hur den befintliga belysningen faktiskt används. En lampa som redan släcks efter användning ger ett annat utgångsläge än en som lyser genom hela natten. Rätt fråga är därför inte bara om sensorn sparar el, utan om vi får mindre onödig drift utan sämre funktion.

Så väljer du rätt styrlösning för din plats

Välj efter vad som händer mellan passagerna. Om platsen får vara mörk när ingen använder den är sensoraktivering ett rimligt alternativ. Om någon behöver se vägen innan sensorn nås bör vi i stället överväga grundbelysning.

Bakgården och entrén behöver olika lösningar

På en bakgård där vi bara går ut för att hämta något kan ren rörelsestyrning fungera bra. Förutsättningen är att ljuset kommer innan vi når ett hinder och räcker under hela besöket. Vi bör också kunna ta oss tillbaka utan att behöva leta efter sensorns aktiva område.

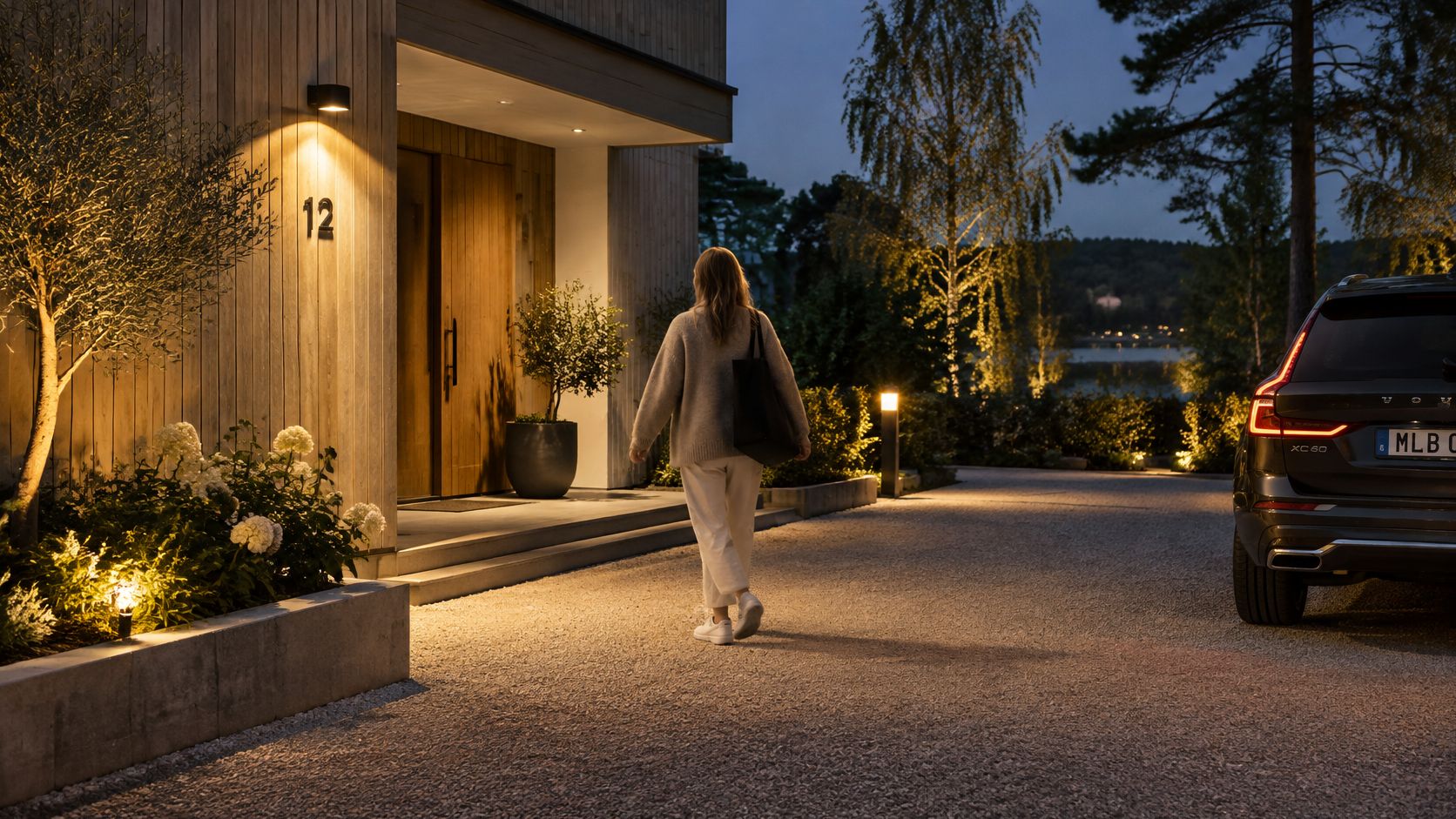

Vid en entré med återkommande besök rekommenderar vi oftare låg grundbelysning med höjning vid rörelse. Då finns ett synligt mål även för den som kommer dit för första gången. Om armaturen inte kan nivåstyras kan separata ljuspunkter för orientering och tillfälligt arbetsljus vara ett alternativ.

Rörelsesensor och skymningsrelä är inte motsatser. Rörelsesensorn avgör om aktivitet ska påverka ljuset, medan skymningsfunktionen avgör om det är tillräckligt mörkt för att belysningen ska behövas. Grundbelysning, tidsstyrning och sensorförstärkning kan också kombineras, förutsatt att utrustningen stöder funktionerna.

Pröva beslutet mot vintervardagen

För en villa eller BRF i Stockholm bör vi bedöma platsen när vintermörkret gör orienteringsbehovet tydligt. Snötäckt mark ger andra ljusförhållanden än mörk, våt mark. Därför ska vi inte välja lösning enbart efter hur uppfarten upplevs en ljus sommarkväll.

Trafikverkets underlag beskriver krav på närvarostyrd gång-, cykel- och mopedbelysning i VGU 2024 samt kombinationer av skymningsrelä, rörelsevakt och timer. Underlaget visar samtidigt att närvarostyrning behöver vägas mot platsens trygghetsfunktion. Det är inte ett generellt krav på att en privat gångväg ska släckas mellan besöken.

Vi rekommenderar att planera utomhusbelysning efter platsens användning som en helhet. Då kan uppfarten, entrén och sidogången få olika styrning i stället för att samma lösning tvingas fungera överallt.

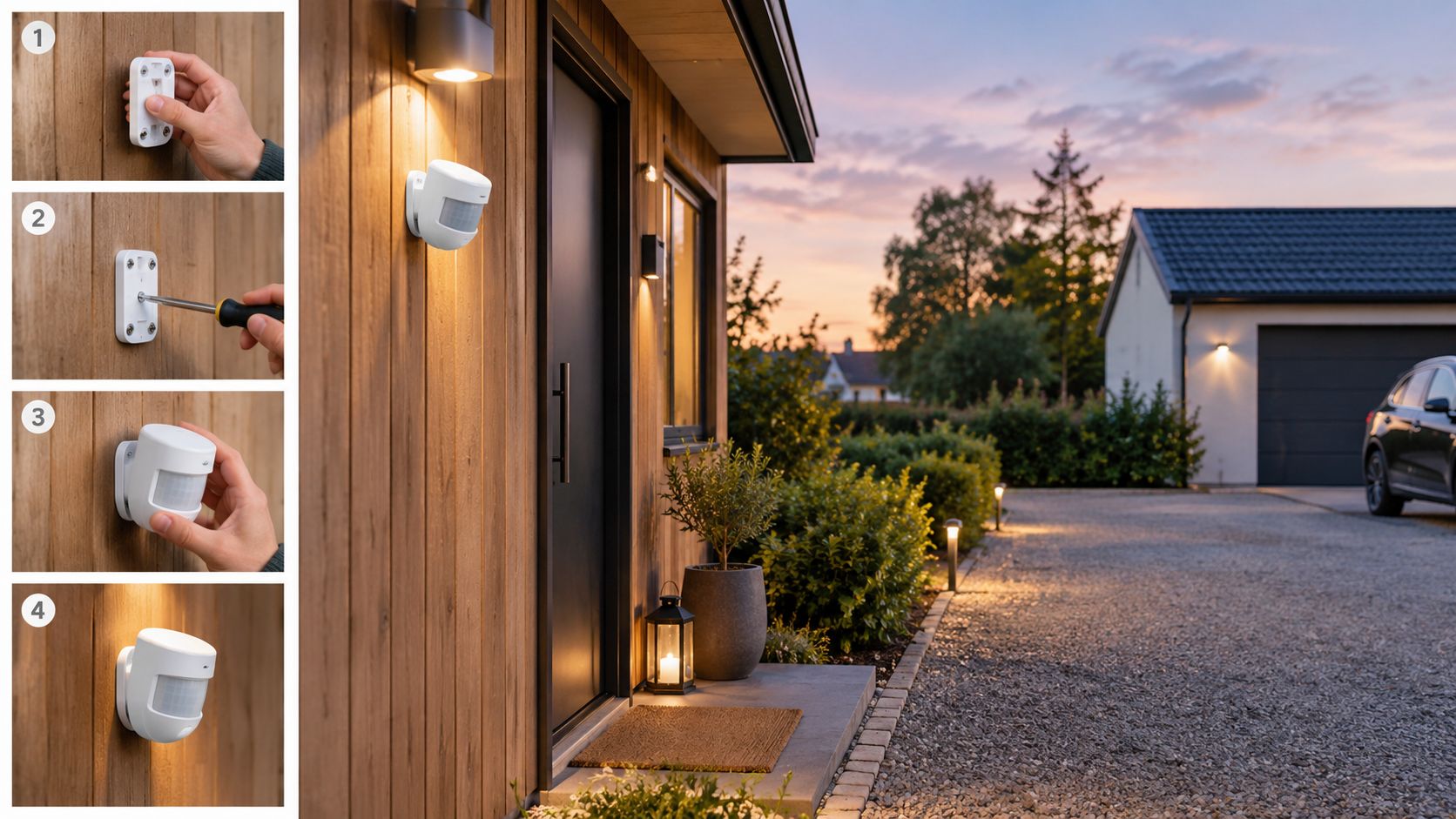

Placering och installation steg för steg

Börja på marken, inte på stegen. Vi går den verkliga vägen från grind eller parkering till dörr och markerar var ljuset behöver börja hjälpa oss. Kontrollera även vägen till soptunnor, förråd och andra ytor som används efter mörkrets inbrott.

Välj armatur och sensor som en fungerande kombination

Vi utgår från ytan som ska belysas, hur utsatt placeringen är och vilka styrfunktioner som behövs. Produktens monteringsanvisning ska styra val av monteringshöjd och tillåten placering. En generell höjdangivelse är ett sämre beslutsunderlag än anvisningen för den aktuella modellen.

En armatur med inbyggd sensor kan vara en enkel lösning vid ett avgränsat förråd. Om bästa ljusplacering ligger långt från platsen där rörelsen behöver upptäckas rekommenderar vi att överväga en separat sensor. Då slipper vi kompromissa med ljusriktningen för att få detekteringen att fungera.

• Kontrollera styrbarheten. Armaturen behöver stödja den dimring eller nivåväxling vi vill använda.
• Läs sensorns täckningsbild. Bedöm hur detekteringsområdet möter gångvägen, inte bara hur långt sensorn når.
• Planera åtkomligheten. Inställningar och rengöring ska kunna hanteras på ett säkert sätt.
• Tänk på framtida användning. En ny grind, ett cykelskjul eller ändrad parkering kan påverka placeringen.

Boverkets regler om ljusförhållanden omfattar elektrisk belysning och finns i BFS 2024:8. För entrén eller uppfarten bör vi därför utgå från säkerhets- och orienteringsfunktionen när ljuset riktas och dimensioneras.

Rikta detekteringen mot den egna passagen

Vi vill fånga personen som närmar sig dörren, inte all aktivitet utanför tomten. Placera därför sensorn så att dess avsedda område kan avgränsas från gata, grannens infart och rörlig växtlighet. Använd tillverkarens avskärmning där sådan finns, i stället för provisoriska lösningar på sensorlinsen.

Placera inte sensorn där det är enklast att skruva fast den om platsen gör det svårt att upptäcka rätt passage.

Om sensorn hamnar för högt eller riktas olämpligt kan vi få ett annat täckningsområde än avsett. Kontrollera placeringen innan kabeldragning och infästning låses fast. Ett praktiskt gångprov ger ett bättre underlag än att enbart bedöma räckvidden från fasaden.

Låt elarbetet ingå i planeringen

För fast ansluten utomhusbelysning rekommenderar vi att ett elinstallationsföretag ansvarar för inkoppling och kontroll. Be företaget bekräfta att det är registrerat hos Elsäkerhetsverket för det aktuella arbetet. Öppna inte kopplingsutrymmen eller flytta ledare för att själv prova olika anslutningar.

Vid anslutning av en separat sensor till befintlig belysning behöver elektrikern bedöma matning, tillgängliga ledare, armaturens belastning och önskad styrfunktion. Arbetet ska planeras så att rätt krets frånkopplas och spänningslöshet kontrolleras före ingrepp. Ett generellt kopplingsschema ersätter inte bedömningen av den befintliga installationen.

Om matningen behöver gå genom trädgården bör vi planera nedgrävning av elkabel innan markarbetet börjar. Be också om en tydlig överlämning med produktanvisningar, valda inställningar och relevant dokumentation av arbetet.

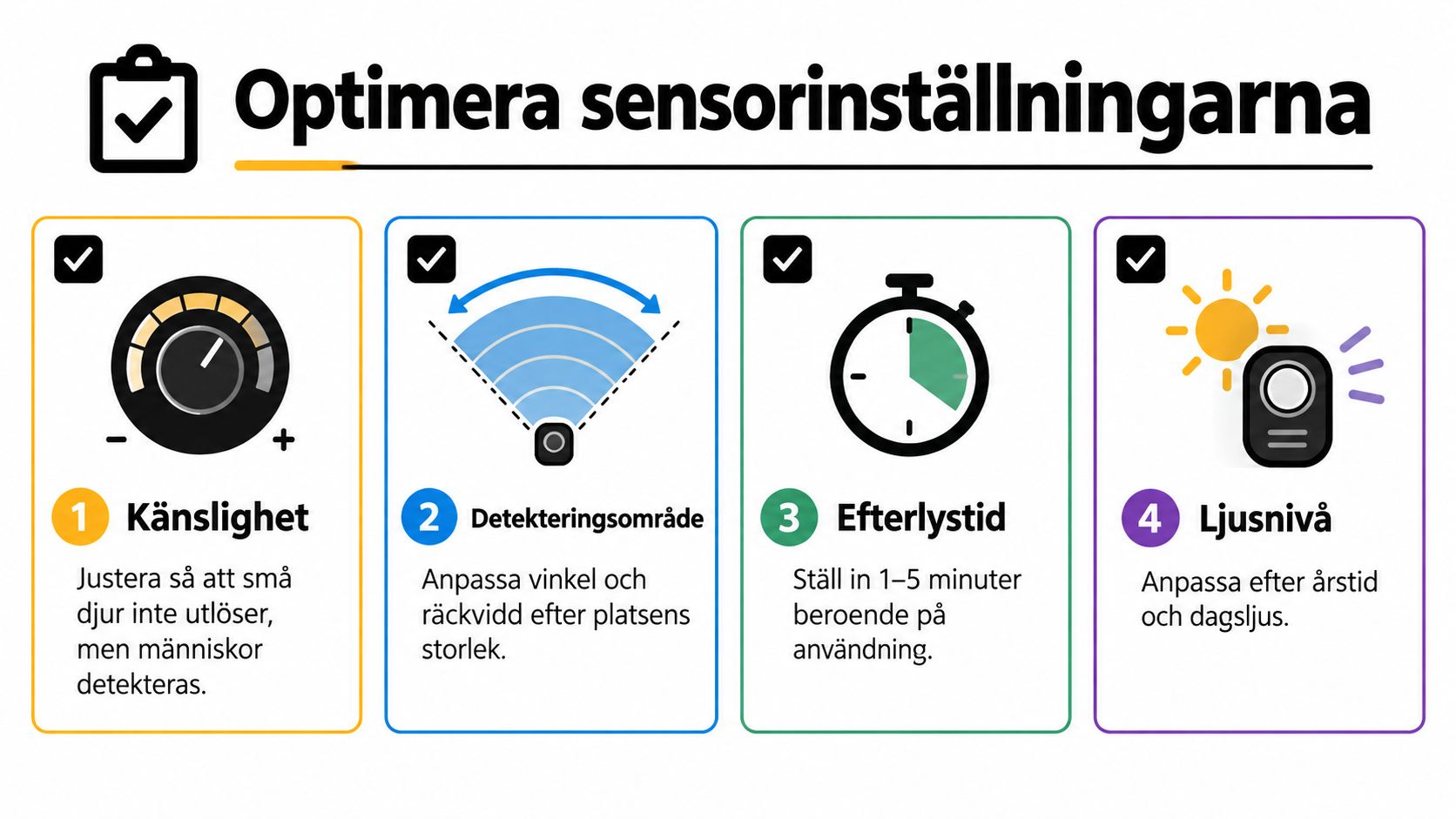

Optimera sensorinställningarna för svenska förhållanden

En bra placering behöver följas av ett ordentligt funktionstest. Vi bör ändra en inställning i taget och sedan gå samma sträcka igen. Om räckvidd, känslighet och efterlystid ändras samtidigt blir det svårt att veta vilken justering som hjälpte.

Börja med området och fortsätt med tiden

Ställ först in detekteringsområdet så att avsedd passage upptäcks. Prova från de håll människor faktiskt kommer, även från parkeringsplatsens bortre sida och från grinden. Kontrollera därefter att rörelser utanför det valda området inte aktiverar belysningen.

Sänk inte känsligheten som första åtgärd om problemet egentligen är att sensorn bevakar fel yta. För låg känslighet kan göra att även önskade besök missas. Om husdjur utlöser ljuset bör vi bedöma avgränsning och placering tillsammans med känsligheten, utan att förutsätta att varje sensor kan skilja ett djur från en människa.

• Prova en vanlig hemkomst. Gå från bilen, hämta en väska och fortsätt till dörren.
• Prova ett stillastående moment. Leta efter nyckeln eller ställ ned matkassarna.
• Prova återvägen. Kontrollera att belysningen fungerar även när vi lämnar huset.
• Avsluta med vänteläget. Se hur anläggningen beter sig när ingen längre befinner sig där.

Efterlystiden ska täcka användningen, inte ställas så kort som möjligt av princip. Om ljuset slocknar medan någon använder dörrlåset behöver tiden eller styrstrategin ändras. Om belysningen däremot fortsätter långt efter avslutad passage finns anledning att korta tiden och prova igen.

Justera skymningsfunktionen efter verkligt ljusbehov

Energimyndigheten rekommenderar rörelsedetektor för passage och kombination med ljussensor för att undvika tändning när dagsljuset redan räcker. Vi ställer därför skymningströskeln vid den ljusnivå där platsen faktiskt börjar behöva belysning. Ett prov mitt på dagen säger inte om inställningen fungerar under kvällens övergång till mörker.

Vintertid bör vi skilja mellan snöreflektion som påverkar ljusbedömningen och oönskad rörelseaktivering. Att lampan beter sig annorlunda när marken är snötäckt betyder inte automatiskt att rörelsesensorn reagerar fel. Kontrollera vilken funktion som orsakar förändringen innan något justeras.

Säsongskontroll: Bedöm både när lampan tänds och om vi fortfarande ser gångvägen tillräckligt bra när den förblir släckt.

Vi rekommenderar ett nytt funktionstest när förhållandena ändras tydligt, exempelvis när snön kommer eller buskarna får tätare lövverk. Anteckna fungerande inställningar i stället för att börja om från början varje gång. Använd dem som utgångspunkt, inte som ett löfte om identisk funktion året runt.

Säkerhet och ljuskvalitet går före energibesparing

En bländande uppfart är inte samma sak som en trygg uppfart. Vi ska kunna se gångytan och nivåskillnaderna, inte bara konstatera att armaturen lyser starkt. Därför rekommenderar vi att bedöma installationen från människans position på marken, inte enbart från fönstret inifrån huset.

Boverket anger att kommunikationsutrymmen behöver tillräckligt stark och jämn belysning för säker förflyttning samt att fast elektrisk belysning ska anpassas till användningen utan oacceptabla hälsorisker. Den praktiska slutsatsen är att vi behöver bedöma ljusets fördelning, inte bara dess styrka. En intensiv ljuspunkt vid garaget löser inte en mörk passage runt husknuten.

Kontrollera resultatet från gångvägen och tomtgränsen

Vi riktar i första hand ljuset mot ytan där det behövs och väljer avskärmning som begränsar direkt ljus mot ögon och fönster. I täta villaområden och BRF-miljöer i Stockholm bör grannhänsyn ingå redan i planeringen. Återkommande tändningar mot ett sovrum kan göra en i övrigt fungerande installation störande.

Färgtemperaturen bör också bedömas tillsammans med omgivningen. Vi rekommenderar att se hur den tänkta armaturen upplevs mot fasaden och befintlig belysning, i stället för att välja enbart utifrån produktbilden. Kontrollera även om nivåväxlingen vid rörelse känns rimlig eller onödigt abrupt.

Använd följande kontrollpunkter och anteckna resultatet som godkänt eller behöver justeras:

• Gångytan är läsbar. Vi kan urskilja kanter, steg och hinder längs hela den avsedda vägen.
• Ljuskällan bländar inte. Vi behöver inte vända bort blicken under normal passage.
• Fönster lämnas i fred. Ljuset riktas inte direkt mot egna eller grannars sovrum.
• Övergångarna fungerar. Vi når inte ett mörkt parti innan nästa belysta yta.
• Ljusnivån är motiverad. Vi kan förklara vilken uppgift den valda nivån fyller.

Bedöm kvalitet innan effekten sänks

Om någon del av kontrollen faller behöver vi ändra placering, avskärmning eller ljusfördelning innan vi jagar lägre förbrukning. Mer effekt är inte heller en självklar lösning. En annan armaturplacering kan vara mer ändamålsenlig än en starkare strålkastare.

Vid en elinstallation utomhus bör vi därför beställa både fungerande styrning och ett genomtänkt ljusresultat. Då blir slutkontrollen något mer än att lampan tänds när vi vinkar framför sensorn.

Vanliga problem och hur du åtgärdar dem

Felsök genom att först beskriva vad som händer och när. Tänds lampan utan synlig anledning, tänds den inte alls eller slocknar den under användning? En anteckning om väder, tidpunkt och aktivitet gör det lättare att skilja ett inställningsproblem från ett fel som kräver elektriker.

Lampan tänds vid fel tillfälle

Börja med att observera området när felet uppstår. Finns trafik inom täckningen, grenar framför sensorn eller snö som rör sig genom den bevakade ytan? Sambandet behöver kontrolleras, eftersom olika sensortyper kan reagera olika.

• Trafik eller förbipasserande. Begränsa bevakningen mot gatan med tillåtna användarinställningar eller tillverkarens avskärmning.
• Växtlighet nära sensorn. Frigör det avsedda området och kontrollera funktionen igen.
• Återkommande problem vid snö. Notera om det gäller tändning i dagsljus eller rörelseaktivering, så att rätt funktion undersöks.
• Oregelbundna tändningar utan tydlig orsak. Återgå till dokumenterade inställningar och be om felsökning om problemet kvarstår.

Undvik att kompensera alla fel med extremt låg känslighet. Då riskerar vi att dölja problemet samtidigt som anläggningen slutar reagera på den passage den är avsedd för.

Lampan tänds inte eller förblir tänd

Kontrollera sådant som kan hanteras utan att öppna installationen. Är den vanliga strömbrytaren påslagen, är rätt driftläge valt och hindrar dagsljuset avsiktligt tändning? Använd produktens testläge om ett sådant finns och följ anvisningen.

Om lampan lyser hela tiden bör vi även kontrollera om manuellt tillslag är aktiverat eller om det fortfarande pågår rörelser inom området. Misstänkt felkoppling, trasig sensor eller fel i armaturen ska däremot bedömas av elektriker. Bryt inte upp kapslingar för att prova dig fram.

När felsökningen kräver åtkomst till ledare eller elektriska anslutningar lämnar vi användarinställningarna och tar hjälp med elarbetet.

Håll sensor och armatur rena enligt tillverkarens anvisningar och kontrollera att ingenting skymmer dem. Synliga skador, fukt i kapslingen eller skydd som löser ut är skäl att avbryta användningen och kontakta ett elinstallationsföretag. För en BRF rekommenderar vi dessutom att en ansvarig person samlar felbeskrivningar, så att olika boende inte ändrar inställningarna åt olika håll.

Sammanfattning och din checklista för projektet

Bra rörelsestyrd belysning utomhus bygger på att vi väljer rätt funktion för varje plats. Målet är en anläggning som hjälper oss när ljuset behövs och begränsar onödig drift däremellan. Lägsta möjliga förbrukning är inte ett godkänt resultat om gångvägen samtidigt blir besvärlig att använda.

Energimyndighetens programunderlag uppskattar belysningens andel till omkring 10 procent av Sveriges elanvändning och beskriver en besparingspotential på upp till 80 procent, med kostnadstäckning inom ungefär 3–10 år. Uppgifterna gäller belysningsområdet som helhet, inte en garanterad besparing eller återbetalningstid för den egna sensorinstallationen.

Ta med detta till planeringen

• Beskriv användningen. Markera passager, väntplatser och ytor där mörker är acceptabelt.
• Välj styrprincip. Bestäm var vi behöver grundljus och var tillfällig aktivering räcker.
• Bedöm produkterna tillsammans. Säkerställ att armatur, sensor och önskad styrning passar ihop.
• Planera elarbetet. Låt ett elinstallationsföretag bedöma matning, inkoppling och eventuella markarbeten.
• Bestäm hur resultatet ska provas. Ta med normal hemkomst, stillastående användning och grannperspektivet.
• Spara underlaget. Behåll anvisningar, relevanta installationshandlingar och fungerande inställningar.

Be om en offert som skiljer på material, installation och injustering. Då kan vi jämföra lösningar utifrån vad som faktiskt ingår, inte bara priset på armaturen. En gemensam genomgång efter installationen ger också möjlighet att upptäcka sådant som inte syns på ritningen.
