Du står kanske vid uppfarten en mörk kväll och ser att ljuset inte räcker fram till grinden. Armaturen lyser, men marken under stolpen är ojämnt belyst, kabeln ligger inte där du trodde och varje bil som passerar kastar nya skuggor. En belysningsstolpe är därför mer än en armatur på en pinne. Stolpe, fundament, kabel, jordning, höjd och ljusfördelning måste fungera som ett system.
Med rätt planering får vi en tryggare villaentré, en mer trivsam föreningsgård och en installation som blir enklare att underhålla. På H.B Elgruppens sida om utomhusbelysning finns fler exempel på fasta belysningslösningar. Den viktiga frågan är inte bara vad stolpen kostar i butik, utan vad hela lösningen kostar när markarbete, kabel och säker anslutning räknas med.
Inledning
Vi börjar med behovet på marken. Ska ljuset hjälpa någon att hitta fram till ytterdörren, göra en gångväg säker eller ge jämn belysning över en parkering? Olika uppgifter kräver olika höjd, armatur och placering.
Ett vanligt misstag är att välja den billigaste stolpen och tänka på installationen senare. Då kan fundamentet bli fel, kabeldragningen fördyras och armaturen behöva arbeta med högre effekt för att täcka mörka partier. Resultatet blir sällan prisvärt.
Praktisk regel: Räkna alltid på stolpens funktion och totalkostnad, inte bara på produktpriset.
En väl vald belysningsstolpe ska tåla vind, fukt, mekanisk påverkan och den miljö där den står. Den ska också ge rätt ljus utan onödig bländning eller spilljus. När vi går igenom delarna steg för steg blir det lättare att undvika kostsamma omtag.

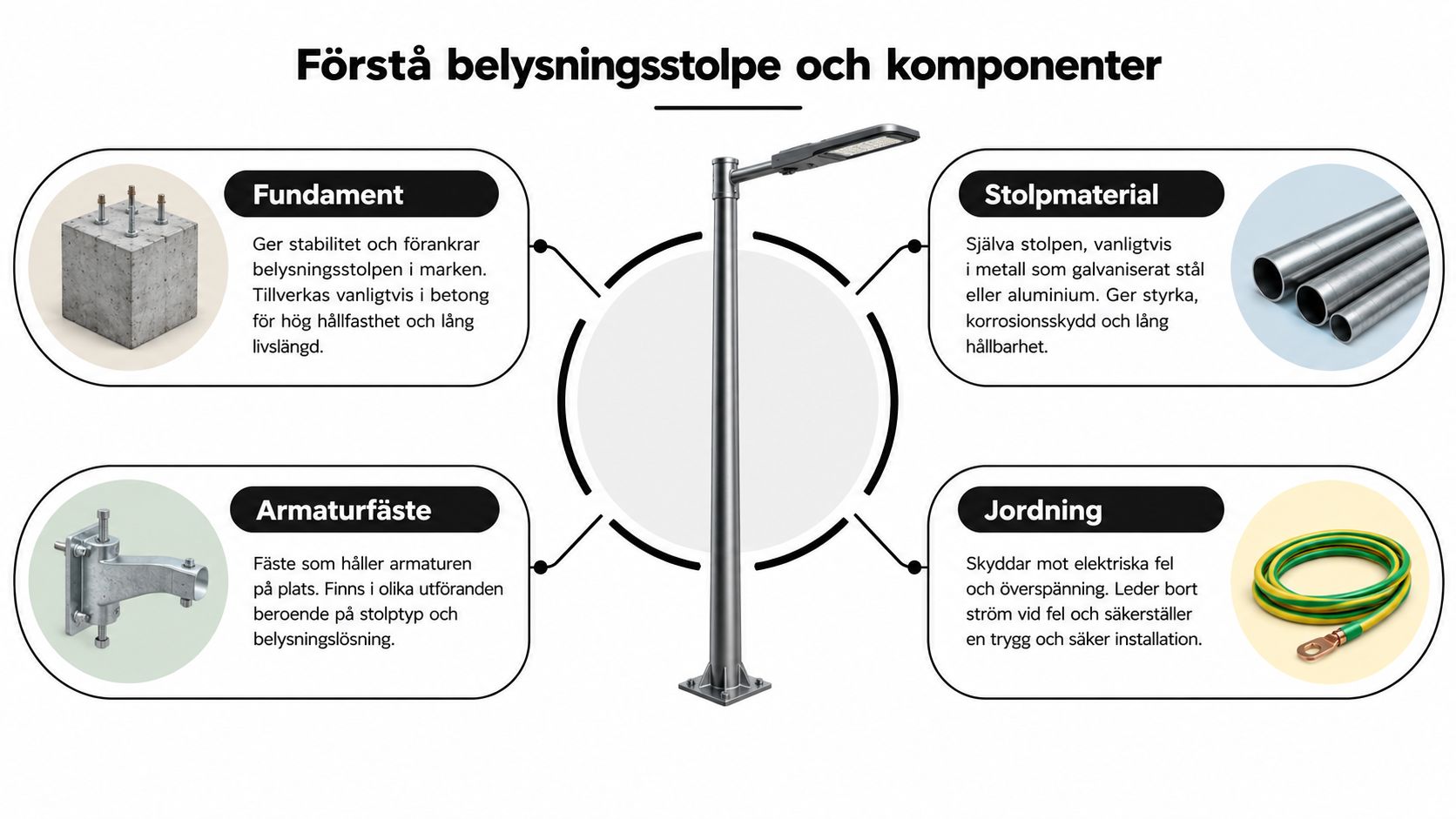

Förstå belysningsstolpe och komponenter
En belysningsstolpe fungerar ungefär som ett skelett. Den bär upp armaturen, håller rätt höjd och leder belastningen ner i marken. Armaturen är som musklerna, den skapar ljuset, men den kan inte kompensera för en felplacerad eller instabil stolpe.
Delarna som gör jobbet
Fundamentet fördelar stolpens krafter i marken. Ett fundament som inte passar jordarten eller stolpens belastning kan ge lutning, rörelser och i värsta fall instabilitet. Vi behöver därför veta om marken består av fyllnadsmassor, lera, berg eller packad grusmark innan vi väljer metod.
Stolpmaterialet påverkar vikt, korrosionsskydd och underhåll. Stål är stark och vanligt, aluminium är lättare och komposit kan passa i särskilda miljöer. Materialet måste däremot alltid bedömas tillsammans med höjd, vindlast och armaturens vikt.
Armaturfästet bestämmer hur ljuset riktas. Ett rakt fäste, ett toppmontage eller ett armutfall ger olika ljusbild. Om fästet vrids fel kan en gångväg hamna i mörker medan fasaden får onödigt mycket ljus.
Jordningen leder felström säkert bort och är en central del av skyddet mot elolyckor. Kabel, kopplingsutrymme, säkringar och anslutning måste kontrolleras som en helhet.
För belysningsstolpar i Sverige anger SS-EN 40-serien och svenska tekniska handböcker krav på CE-märkning, varmförzinkning och dimensionering för högst 100 N/mm² mekanisk spänning, vilket framgår av SIS information om SS 2874. I marknära zoner blir korrosion ofta den svaga länken, särskilt där salt och fukt belastar materialet.

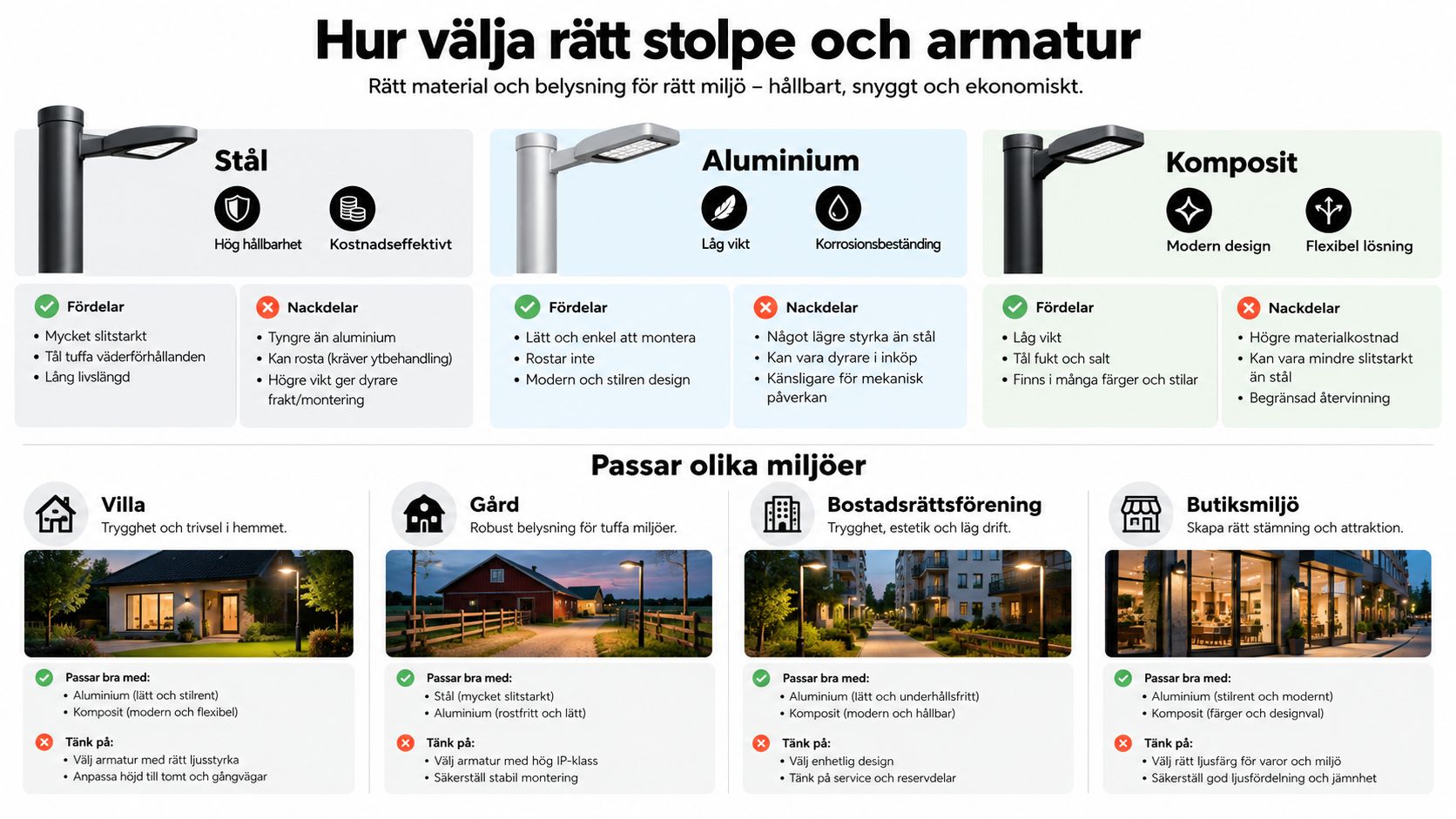

Hur välja rätt stolpe och armatur
Börja med området, inte med katalogbilden. En villaentré behöver ofta ett diskret ljus som hjälper människor att se nivåskillnader och lås, medan en föreningsparkering behöver jämnare täckning och bättre kontroll över bländning. En butiksmiljö kan dessutom behöva ljus som visar entré, skyltfönster och gångstråk utan att störa omgivningen.
Välj efter miljö och belastning
Stål passar där vi behöver en stabil och tålig konstruktion. Varmförzinkning och rätt ytbehandling är avgörande, eftersom rostangrepp kan börja i repor, skarvar och området nära marken.
Aluminium är lättare att hantera vid montage och kan ge ett rent uttryck. Vi behöver ändå kontrollera infästningar och korrosionsmiljö, särskilt nära hav eller vägar där salt förekommer.
Komposit kan vara ett alternativ när låg vikt, särskilt utseende eller särskilda isolerande egenskaper väger tungt. Produktens dokumenterade styrka och kompatibilitet med armatur och fundament måste finnas innan beslut.
För armaturen är LED normalt det praktiska förstahandsvalet i nya installationer, eftersom tekniken ger många möjligheter att styra ljusbilden. Äldre natriumbaserade lösningar kan förekomma i befintliga anläggningar, men byte av ljuskälla bör bedömas tillsammans med stolpens skick, optik och elkoppling.
En enkel beslutsordning
- Mät ytan som ska belysas och markera gångar, körbanor, fasader och känsliga grannar.
- Bestäm om ljuset ska vara funktionellt, orienterande eller främst dekorativt.
- Välj stolphöjd efter önskad täckning, vindlast och armaturens vikt.
- Kontrollera material, korrosionsklass, CE-märkning och fundament.
- Ta fram en komplett offert där schakt, kabel, återställning, anslutning och dokumentation ingår.
När armaturen ska väljas kan du jämföra olika modeller på sidan om belysningsarmaturer. För en villa är det ofta bättre med kontrollerat, mjukt ljus än en stark armatur som skapar hårda kontraster. På en gård eller parkering prioriterar vi i stället jämnhet och tydlig orientering.

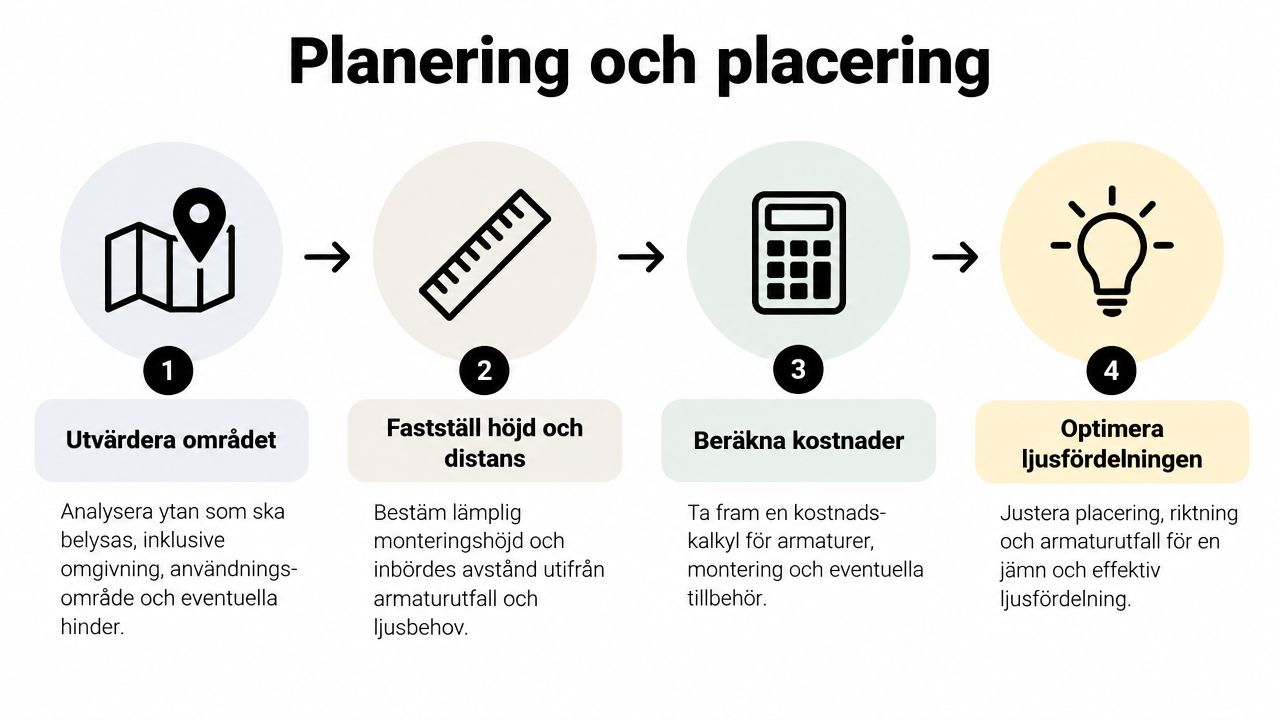

Planering och placering
En bra placering börjar på en enkel situationsplan. Rita in huset, tomtgränsen, gångvägen, körbanan, träd och andra hinder. Markera sedan var människor faktiskt går, inte bara var det är enkelt att gräva.
Höjd och avstånd formar ljusbilden
En högre stolpe kan täcka en större yta, men kräver rätt optik och ofta ett längre armutfall för att ljuset ska nå fram. En för låg stolpe kan ge tydliga ljusfläckar nära stolpen och mörka partier mellan stolparna. Armaturens spridningsvinkel måste därför passa både stolphöjd och avstånd.
Kommunala riktlinjer ger användbara startpunkter. För större gator anges exempelvis 8 meters stolphöjd och cirka 40 meters avstånd, medan mellangator kan ligga på 6–8 meter och cirka 30–40 meter. Mindre gator anges ofta med 5–6 meter och cirka 25–30 meter, och gång- och cykelvägar ofta runt 4–6 meters ljuspunktshöjd, enligt riktlinjen för yttre belysning från Ale kommun.
Kontrollera platsen före grävning
- Byggnader: Undvik att placera stolpen så nära fasaden att service blir svår eller att ljuset bländar genom fönster.
- Träd: Ta hänsyn till framtida grenar och lövverk. En fri ljusbild idag kan skuggas när trädet växer.
- Körbanor: Placera stolpen så att den inte skapar en ny påkörningsrisk eller hamnar i vägen för snöröjning.
- Gångstråk: Rikta ljuset mot marken och rörelsen, inte rakt mot ansiktshöjd.
Räkna sedan på kabelsträckan. Två stolpar med kortare schakt kan i vissa fall ge bättre ekonomi än flera små stolpar, men bara om ljusfördelningen fortfarande blir jämn. Det är samma princip som att lägga en värmekälla i rätt del av ett rum. Placeringen påverkar resultatet mer än många först tror.
Säkerhet och regelkrav
Säkerheten handlar både om el och om stolpens beteende vid påkörning. En stolpe kan vara elektriskt korrekt ansluten och ändå vara olämpligt placerad nära en väg eller gångbana. Vi måste bedöma konstruktion, avstånd, hastighet, sikt och miljö tillsammans.
Stockholms stads tekniska handbok rekommenderar 8 meters stolphöjd längs huvudgator, 6 meter på lokalgator och 4 meter för gång- och cykelbanor, enligt Stockholms stads tekniska handbok för belysning.
| Miljö | Stolphöjd | Stolpavstånd |
|---|---|---|
| Huvudgata | 8 m | Anpassas efter ljusberäkning |
| Lokalgata | 6 m | Anpassas efter ljusberäkning |
| Gång- och cykelbana | 4 m | Anpassas efter ljusberäkning |
Trafikverkets dokument anger att stolpar inom vägområdet får vara upp till 12 meter, medan högre stolpar kräver dispens för den aktuella anläggningen, vilket framgår av Trafikverkets dokument om belysningsstolpar inom vägområdet. Samma myndighets tekniska krav anger normalt 5–6 meters längd, pulverlackering med minst korrosivitetsklass C3, och att C4 bör väljas i mycket salta miljöer, exempelvis på Västkusten. Se Trafikverkets tekniska krav för belysningsstolpar.
Eftergivlighet kräver rätt bedömning
På platser där fordon kan köra av vägen kan en eftergivlig stolpe minska konsekvenserna vid en kollision. Det betyder inte att den automatiskt passar överallt. Vi behöver kontrollera krav från väghållare, stolpens placering, fundamentets utförande och armaturens vikt innan val.
Bländning är också en säkerhetsfråga. För högt ljusflöde eller felriktad optik kan göra det svårare att se människor, fordon och hinder. En ljusberäkning och kontroll på plats är därför mer värdefull än att välja den starkaste armaturen.

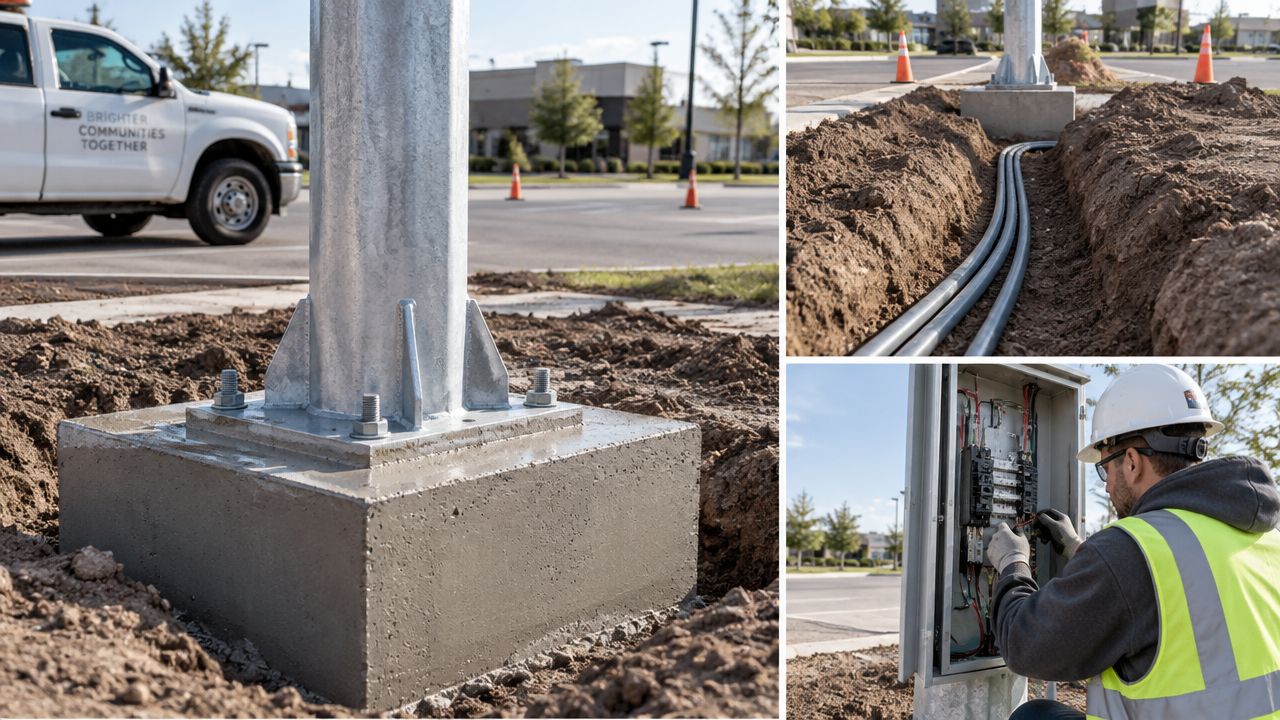

Installationsöversikt inklusive markarbete och elkoppling
Installationen börjar med kontroll, inte med grävskopan. Vi behöver veta var befintliga ledningar går, vilken matning som finns, hur marken ser ut och vem som ansvarar för anslutningen. På en föreningsgård ska även åtkomst, boendekommunikation och återställning planeras.
Arbetsflödet från mark till ljus
- Mät ut läget: Markera stolpcentrum, kabelsträckning och arbetsområde. Kontrollera ledningsanvisning innan schaktning.
- Förbered fundamentet: Anpassa grop, dränering och fundament efter stolpens konstruktion och markens bärighet.
- Lägg kabeln: Använd rätt kabeltyp, skydd och förläggningsdjup enligt projektets krav. Kabeln ska skyddas mot mekanisk påverkan.
- Montera stolpen: Kontrollera lod, infästning, lucka och tätningar. Armaturfästet ska sitta stabilt och riktas enligt ljusplanen.
- Anslut i centralen: Behörig elinstallatör kontrollerar skydd, säkring, jordning, isolering och funktion innan anläggningen tas i bruk.
- Dokumentera: Spara kabelväg, komponentdata, provning och eventuella foton för framtida service.
Markarbetet styr ofta ekonomin mer än själva stolpen. Enligt SKR:s underlag om belysning kan en ny stolpe med markförlagd kabel och fundament kosta cirka 25 000 kr per stolpe, vilket ofta överstiger stolpens fabrikspris.
Därför bör du be om en offert där kabel, fundament, jordning, schaktning, återfyllnad och återställning redovisas separat. På sidan om kabel i mark kan du läsa mer om hur markförlagda kablar behöver planeras. Försök inte själv koppla in en fast utomhusanläggning. Felaktig anslutning kan lämna skyddet mot elchock ur funktion även om lampan lyser.
Underhåll och när anlita H.B Elgruppen
En belysningsstolpe behöver inte se trasig ut för att kräva kontroll. Rost i marknära zon, vatten i kopplingsutrymmet, sprickor, lutning eller en armatur som blinkar kan vara tecken på ett större fel. Vi bör kontrollera stolpens yta, lucka, tätningar, fundament och infästningar innan problemet växer.
Årlig inspektion är särskilt viktig i kustnära och saltpåverkade miljöer. Svensk statistik visar att årlig inspektion och underhåll kan förlänga en stolps användbara livslängd med upp till 50 procent i kustnära miljöer, enligt SKR:s underlag om underhåll av belysningsanläggningar.
Kontrollera innan du byter
- Korrosionsskydd: Leta efter blåsor, genomrostning och skador nära marken.
- Armaturglas: Rengör glas och kontrollera att packningar håller tätt.
- Kopplingsbox: Kontrollera anslutningar, fukt, missfärgning och mekaniska skador.
- Fundament: Se efter sättningar, sprickor och rörelse när stolpen belastas.
- Ljusbild: Kontrollera mörka fläckar, flimmer och ljus som stör bostäder eller trafik.
Frågan är ofta om vi ska byta armaturen eller hela stolpen. Ett armaturbyte räcker när stolpen är stabil, korrosionsskyddet är intakt och kabel samt kopplingsutrymme håller rätt kvalitet. Ett stolpbyte är klokare när konstruktionen har försvagats, när fundamentet rör sig eller när stolpen står olämpligt i förhållande till trafik och gångstråk.
VTI:s rapport visar att det sedan 2012 har inträffat cirka 260 personskador per år i kollisioner med belysningsstolpar där enbart motorfordon varit inblandade. Rapporten anger också att ungefär 2–5 personer per år har skadats allvarligt eller dödats i sådana olyckor, se VTI-rapporten om olyckor med belysningsstolpar. Uppgifterna betyder inte att varje äldre stolpe måste bytas, men de visar varför placering, skick och eftergivlighet ska ingå i beslutet.
H.B Elgruppen arbetar med felsökning, fasta utomhusinstallationer, anslutning av armaturer och planering av belysning i Stockholm. Vi kan hjälpa villaägare, företag och BRF:er att bedöma stolpe, kabel, jordning och elcentral, samt planera en komplett installation med tydlig prisbild.
Kontakta H.B Elgruppen för hjälp med planering, markförlagd kabel, säker elkoppling och underhåll av belysningsstolpar i Stockholm. Be om en genomgång av platsen och en offert där både stolppris och totalkostnad för fundament, markarbete och anslutning ingår.
